PC817 Mạch Opto cách ly 2 kênh

Tình trạng: Hết hàng
Mã sản phẩm: IMA421
16.000₫
IMA-5K
IMA-5K Giảm 5.000đ giá trị đơn hàng
HSD: Còn 7 ngày
Sao chép
IMA-35K
IMA-35K Giảm phí vận chuyển
HSD: Không thời hạn
Sao chép
IMA-90
IMA-90 Giảm 90% giá trị đơn hàng
HSD: Không thời hạn
Sao chép
IMA-50K
IMA-50K Giảm 50k
HSD: Không thời hạn
Sao chép

Mạch Opto cách ly 2 kênh PC817 được sử dụng để chuyển mức tín hiệu Digital hoặc cách ly tín hiệu với các nguồn nhiễu qua Opto, mạch opto cách ly 2 kênh PC817 có thiết kế nhỏ gọn, chất lượng gia công tốt, dễ sử dụng.

Thông số kỹ thuật:

  • Port điều khiển tín hiệu điện áp: 3.6-24V
  • Điện áp đầu ra: 3.6-30V
  • Đầu jumper đầu ra có thể được kéo lên hoặc kéo xuống
  • Onboard 2-Channel 817 hoạt động độc lập: có thể điều khiển điện áp khác nhau tại thời điểm đó
  • Sử dụng 2 opto 817, để đạt được tín hiệu điều khiển và tín hiệu điều khiển cách ly, bạn có thể sử dụng trực tiếp vi điều khiển hoặc cổng IO thiết bị khác để đạt được điều khiển cách ly điện áp, bạn có thể điều khiển điện áp nhỏ.
  • Kích thước: 38x29mm

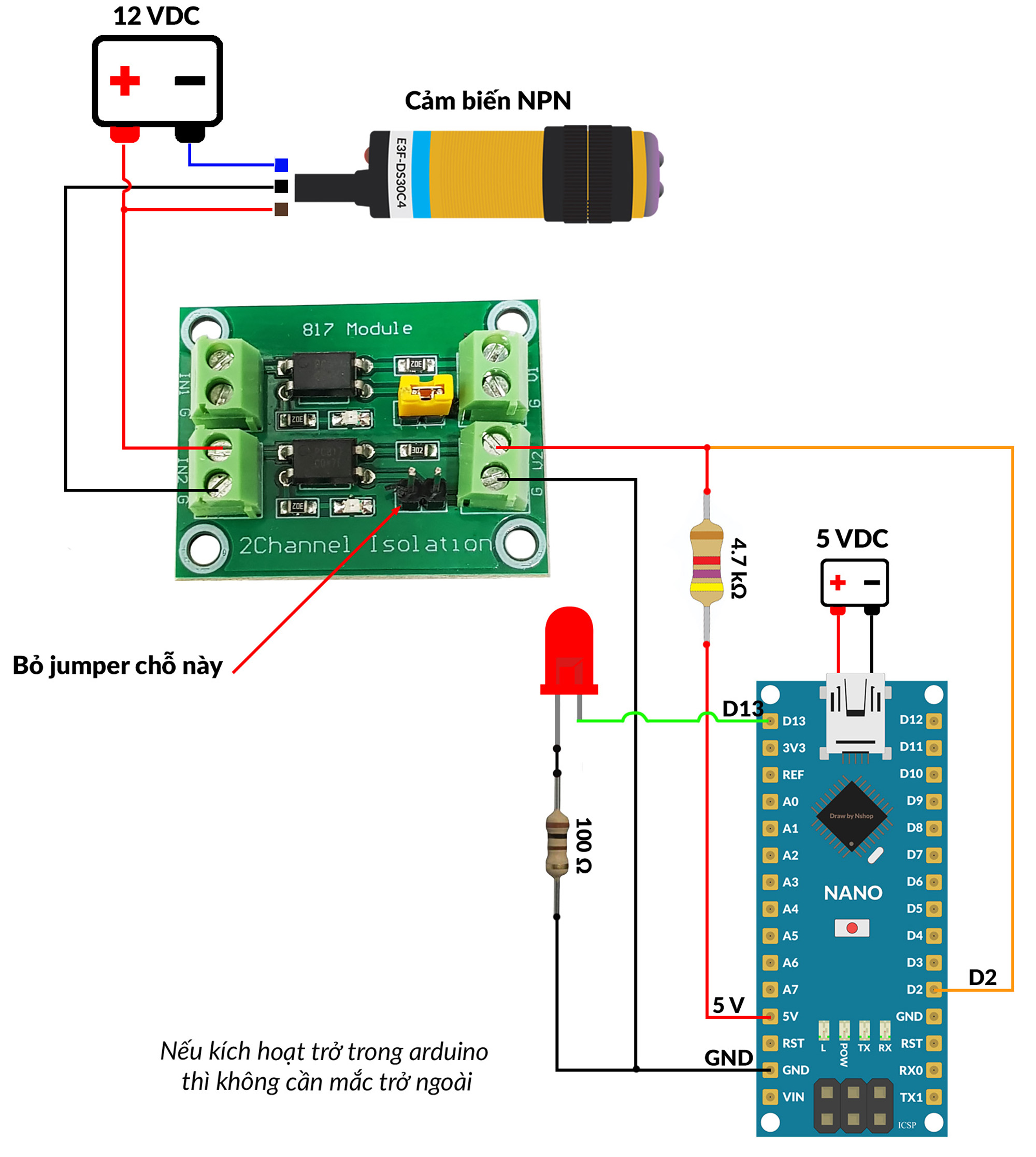

Sơ đồ chân:


Code tham khảo Arduino:

const int buttonPin = 2;     // the number of the pushbutton pin
const int ledPin =  13;      // the number of the LED pin

int buttonState = 0;
void setup() {
  Serial.begin(9600);
  pinMode(ledPin, OUTPUT);
  pinMode(buttonPin, INPUT);

}

void loop() {
  buttonState = digitalRead(buttonPin);
  if (buttonState == HIGH) {
    // turn LED off:
    digitalWrite(ledPin, LOW);
    Serial.println("OFF");
  } else {
    // turn LED on:
    digitalWrite(ledPin, HIGH);
    Serial.println("ON");
  }
}

Video tham khảo:
