Mạch Opto cách ly 4 kênh PC817 được sử dụng để chuyển mức tín hiệu Digital hoặc cách ly tín hiệu với các nguồn nhiễu qua Opto, mạch có thiết kế nhỏ gọn, chất lượng gia công tốt, dễ sử dụng.
Thông số kỹ thuật:
- Port điều khiển tín hiệu điện áp: 3.6-24V
- Điện áp đầu ra: 3.6-30V
- Đầu jumper đầu ra có thể được kéo lên hoặc kéo xuống
- Onboard 4-Channel 817 hoạt động độc lập: có thể điều khiển điện áp khác nhau tại thời điểm đó
- Sử dụng 4 opto 817, để đạt được tín hiệu điều khiển và tín hiệu điều khiển cách ly, bạn có thể sử dụng trực tiếp vi điều khiển hoặc cổng IO thiết bị khác để đạt được điều khiển cách ly điện áp, bạn có thể điều khiển điện áp nhỏ.

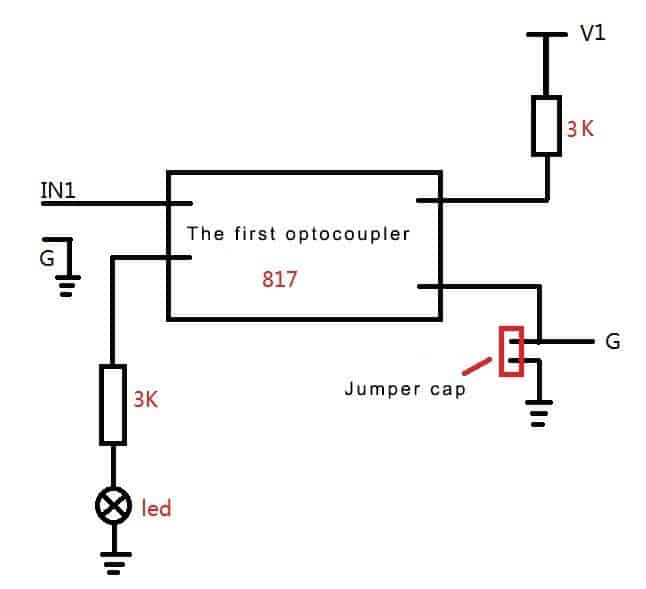

Sơ đồ chân:

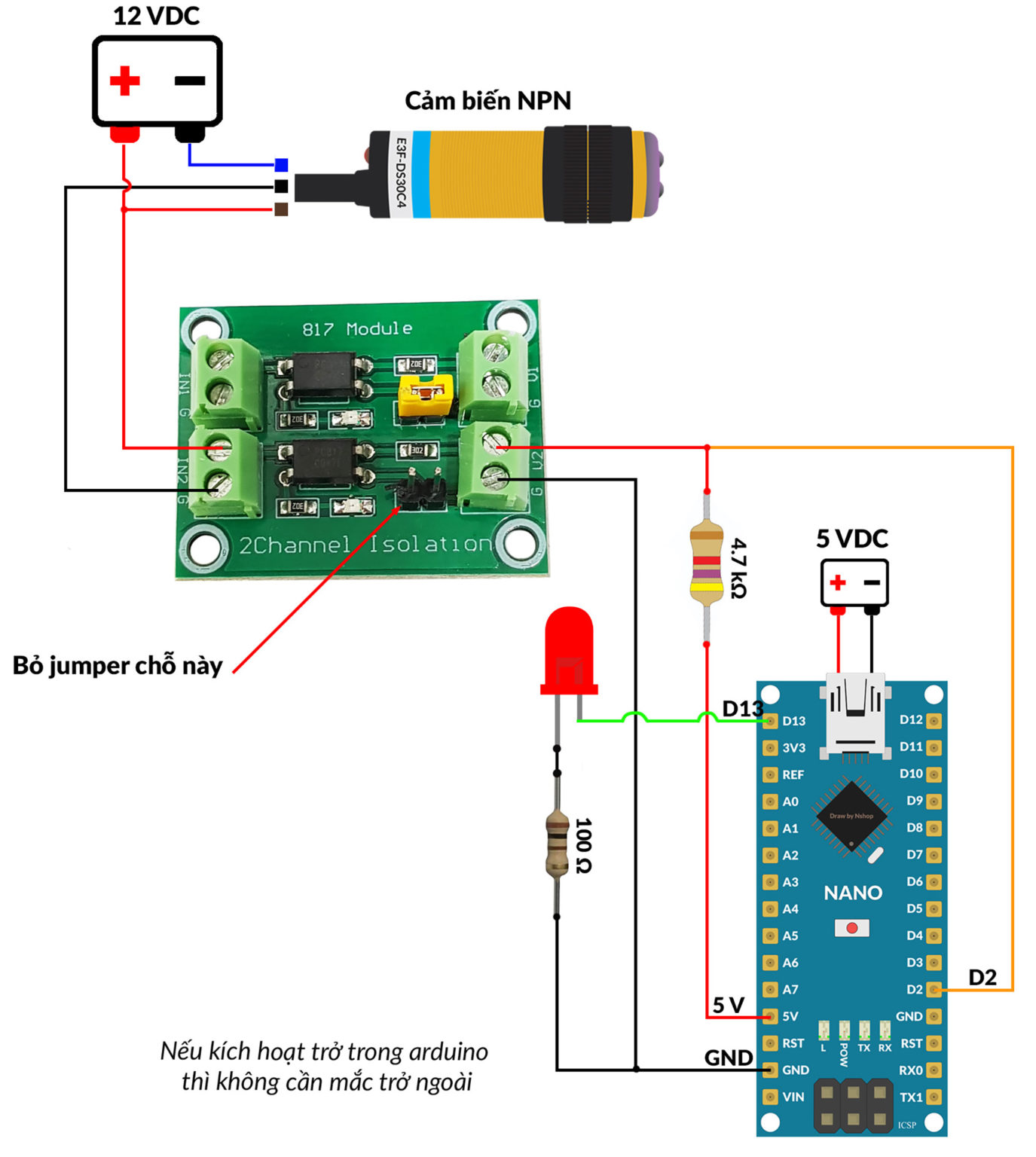

Video tham khảo:
