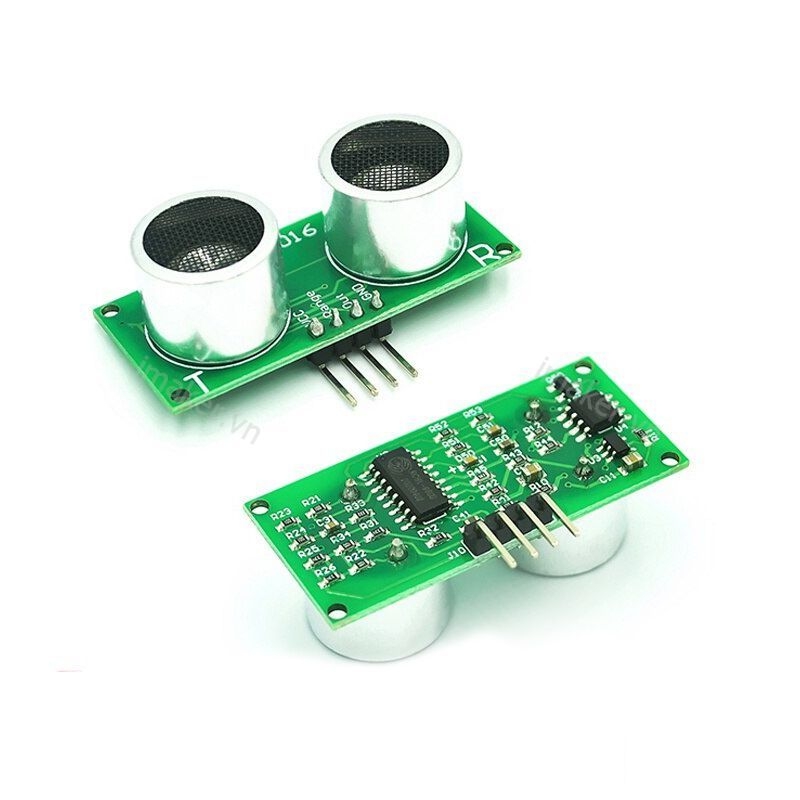

Cảm biến siêu âm US-016 là một cảm biến siêu âm có đầu ra là tín hiệu tương tự, một điện áp analog tỉ lệ với khoảng cách và giá trị của đầu ra và có thể dễ dàng kết nối với các hệ thống khác, US-016 ổn định và đáng tin cậy.
Thông số kỹ thuật:
- US-016 đo được khoảng cách tối thiểu ~2cm
- Điện áp cung cấp là 5V
- Dòng tiêu thụ 3.8mA
- Đầu ra điện áp tương tự
- Đo tối đa: 3m
- Nhiệt độ làm việc: 0 ~ + 70 độ
- Góc cảm ứng: Dưới 15 độ
- Khoảng cách phát hiện: 2cm-300cm
- Độ chính xác phát hiện: 0.3cm + 1%
- Độ phân giải: 1mm
Sơ đồ chân:
Code tham khảo:
/*
Phạm vi 1 mét.

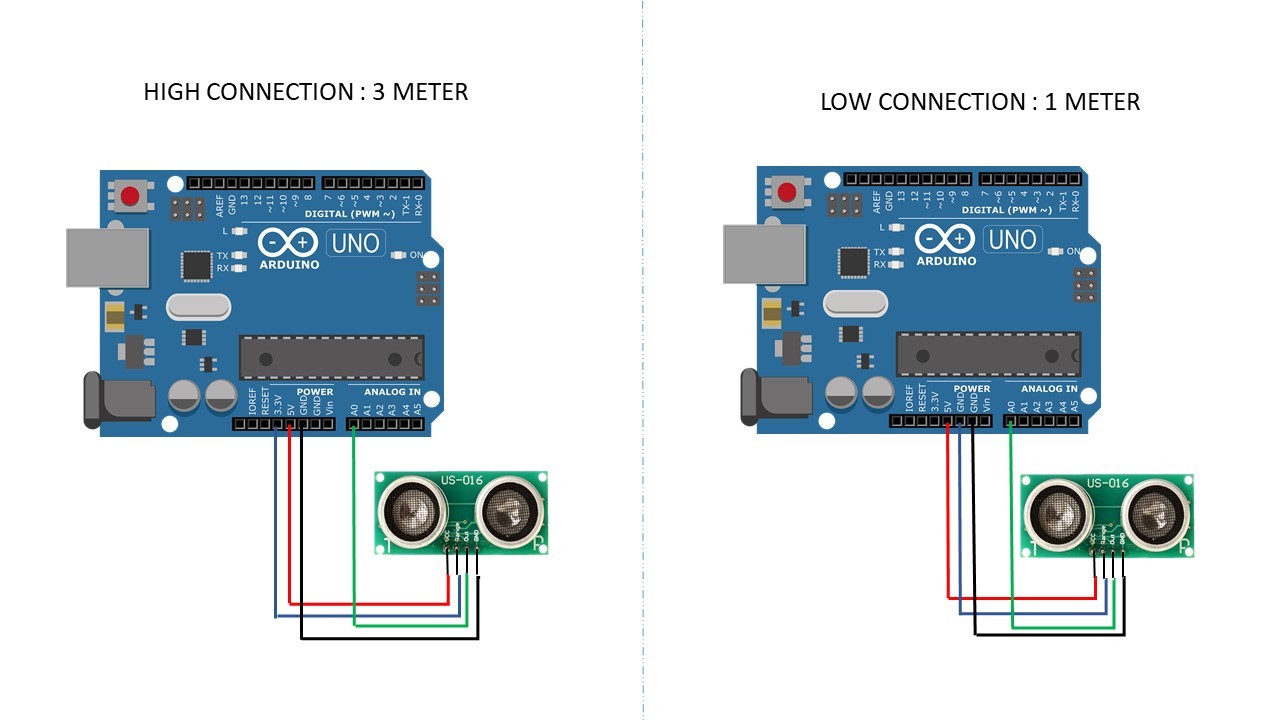

Kết nối:
US-016 Arduino
VCC 5V
GND GND
OUT A0
RANGE GND
Phạm vi 3 mét
Kết nối:
US-016 Arduino
VCC 5V
GND GND
OUT A0
Nạp code, mở Serial Monitor, chọn No line ending, baud 9600.
*/
unsigned int ADCValue;
void setup(){
Serial.begin(9600);
}
void loop(){
ADCValue = analogRead(A0);
Serial.print("Khoang cach: ");
Serial.print(ADCValue, DEC);
Serial.println("mm");
delay(1000); //delay 1S
}
Tài liệu tham khảo:
Video tham khảo:
