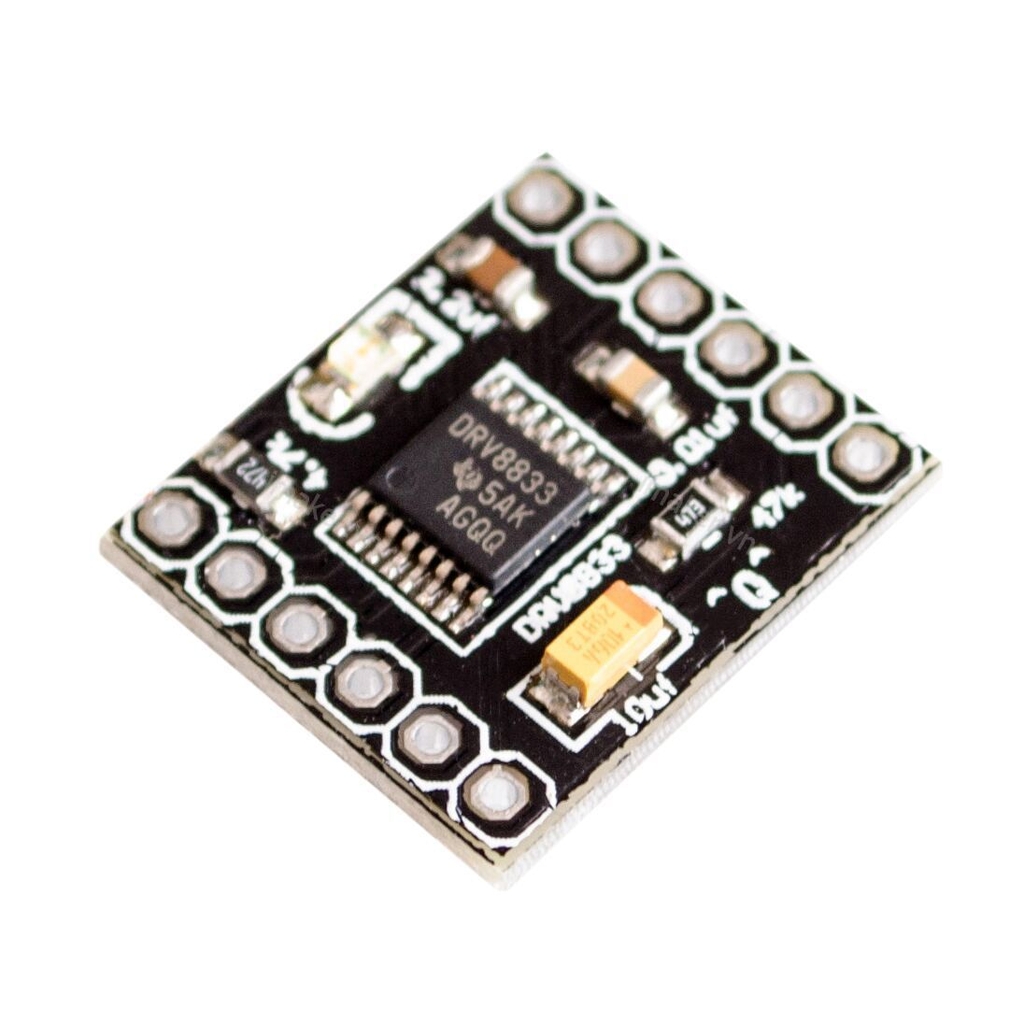

Mạch điều khiển động cơ DC Mini DRV8833

Mã sản phẩm: IMA1132   |   Tình trạng: Hết hàng
15.000₫

Mô tả sản phẩm

Mạch điều khiển động cơ DC Mini DRV8833 có thể điều khiển hai motor DC hoặc một động cơ bước với dòng điện liên tục ở 1.5A, điện áp 3 ~ 10VDC, thích hợp cho các mô hình robot, điều kiển động cơ cỡ nhỏ

Thông số kỹ thuật:

  • IC chính: DRV8833 Dual H-Bridge Motor Driver
  • Điện áp cấp: 3~10VDC
  • Dòng đầu ra mỗi động cơ: 1.5A
  • Điều khiển được 2 động cơ DC hoặc 1 động cơ bước 4 dây.
  • Bảo vệ chống quá dòng, quá nhiệt.
  • Low Power Sleep Mode.
  • Kích thước: 18.5 * 16mm

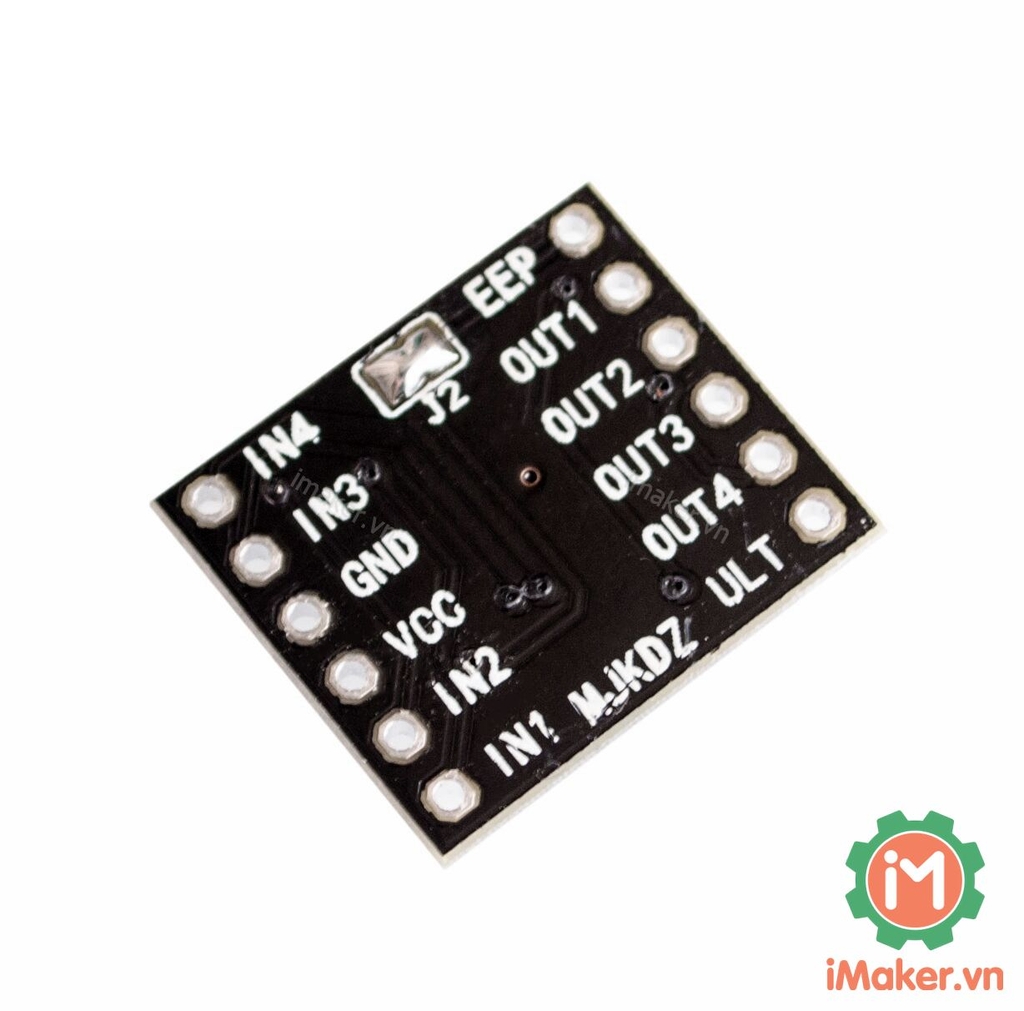

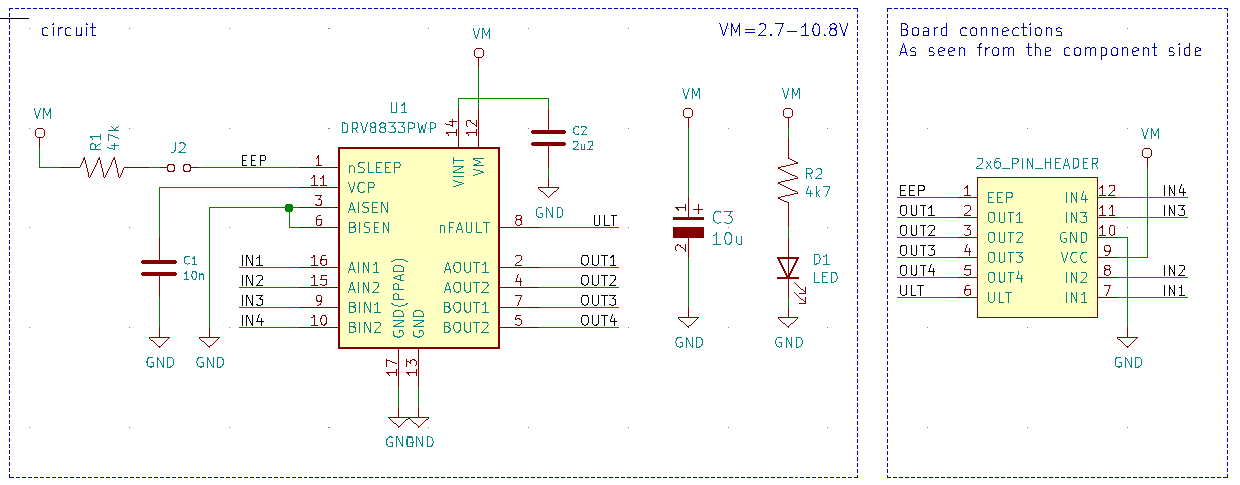

Sơ đồ chân:

  • ULT: low sleep mode (need to disconnect the rear of the module J2 shorted solder joints)
  • OUT1,0UT2 :1 channel H-bridge, the corresponding control IN1, IN2.
  • OUT3,0UT4 is a second road H-bridge, the corresponding control IN3, IN4.
  • EEP to protect the output, not the default.
  • VCC :the input voltage 3 to 10V
  • GND: Ground.


Video tham khảo:
