Lưu ý quan trọng: Không cấp nguồn quá áp quy định, không cấp ngược nguồn đầu vào, chỉ sử dụng ở 70-80% công suất quy định của mạch, nên mắc nối tiếp động cơ với cầu chì có công suất tương ứng để tránh trường hợp động cơ kẹt hoặc quá tải làm cháy bộ điều khiển.

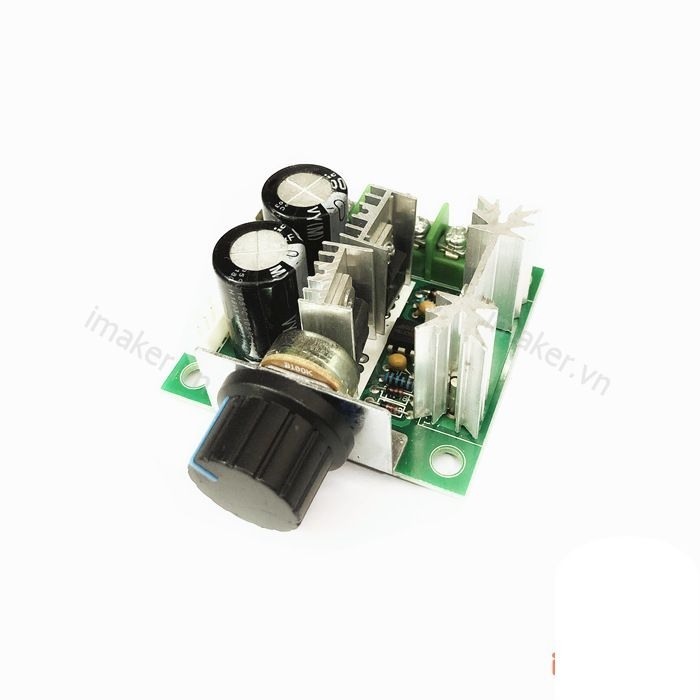

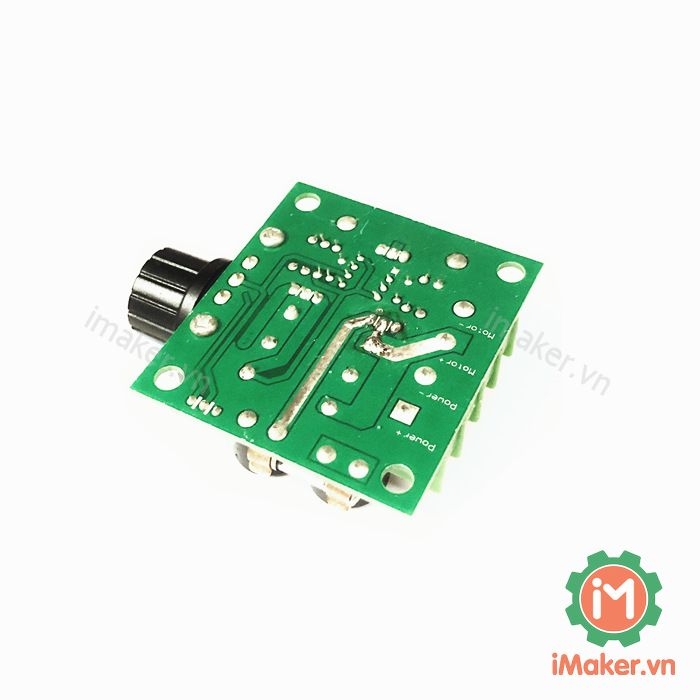

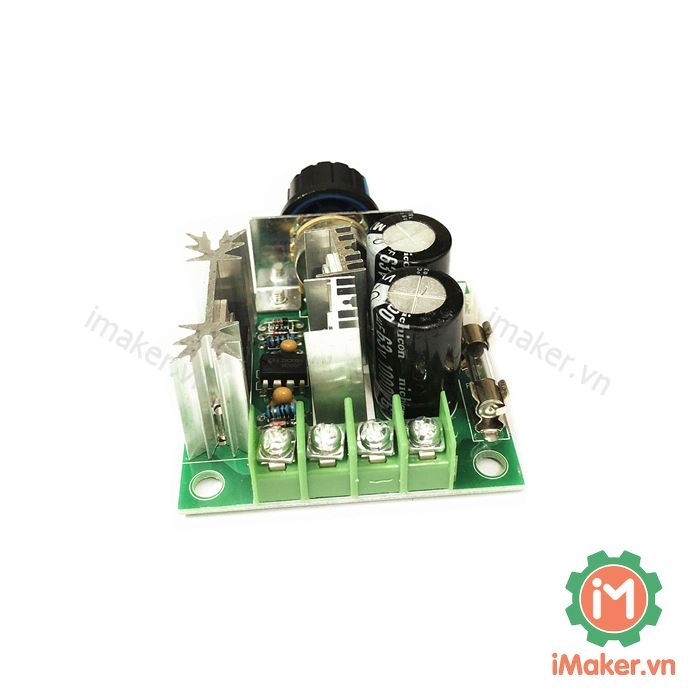

Mạch điều khiển tốc độ động cơ PWM DC Motor Speed Controller 10A (loại tốt) được sử dụng để điều điều khiển tốc độ động cơ DC, mạch có chất lượng linh kiện và gia công tốt, núm điều khiển nhanh chậm có trạng thái ngắt tiết kiệm năng lượng, cách sử dụng dễ dàng chỉ cần cấp nguồn DC và kết nối động cơ là đã có thể hoạt động.
Thông số kỹ thuật:
- Điện áp hoạt động: 12~40VDC
- Công suất tối đa: 400W (lưu ý đây là công suất đỉnh, nếu chạy liên tục nên sử dụng từ 200~250W)
- Dòng tối đa: 10A
- Dòng nghỉ: 0.02A
- PWM duty cycle: 10~100%
- PWM frequency: 13khz
- Tích hợp cầu chì chống quá tải (10A)
- Kích thước: 60 x 55 x 28mm
