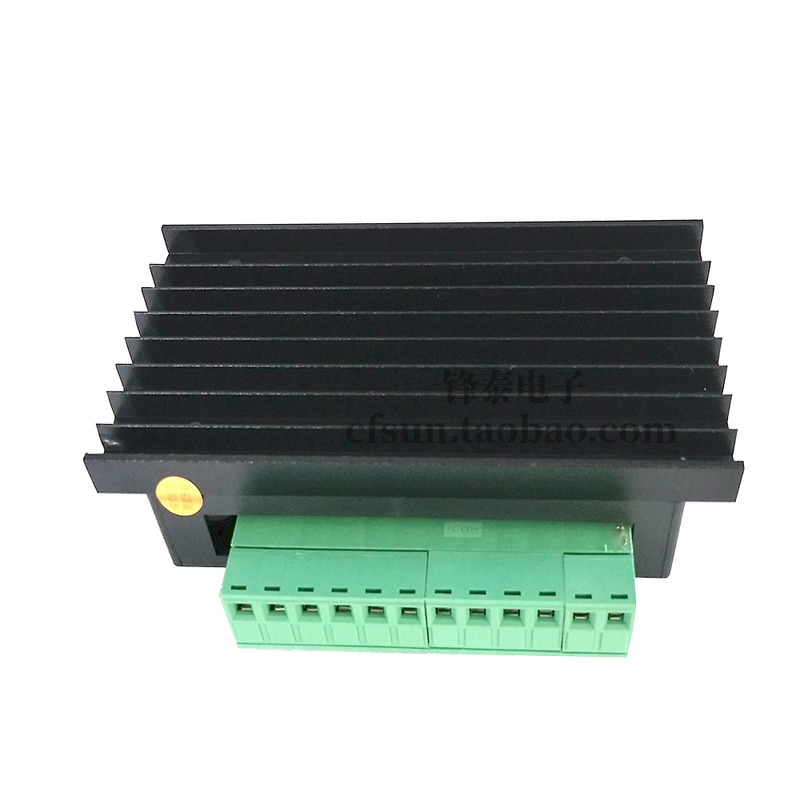

TB6600 Mạch điều khiển động cơ bước 4A

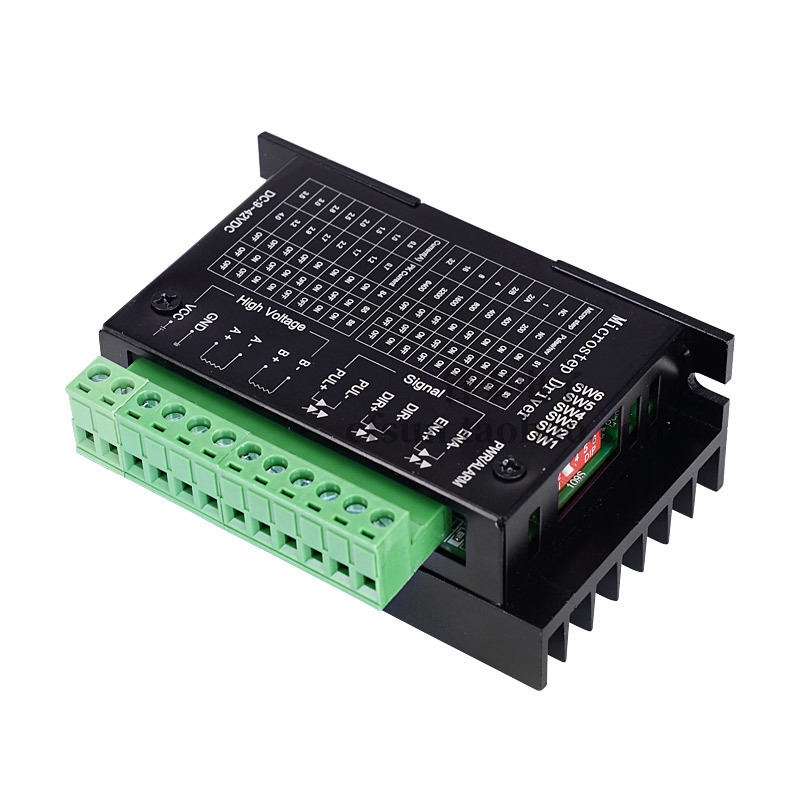

Mạch Điều Khiển Động Cơ Bước TB6600 sử dụng IC TB6600HQ/HG, dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4A/42VDC. Ứng dụng của mạch điều khiển động cơ bước TB6600 trong làm máy như CNC, Laser hay các máy tự động khác.

Thông số kỹ thuật:

• Nguồn đầu vào là 9V – 42V.
• Dòng cấp tối đa là 4A.
• Ngõ vào có cách ly quang, tốc độ cao.
• Có tích hợp đo quá dòng quá áp.
• Cân nặng: 200G.
• Kích thước: 96 * 71 * 37mm.

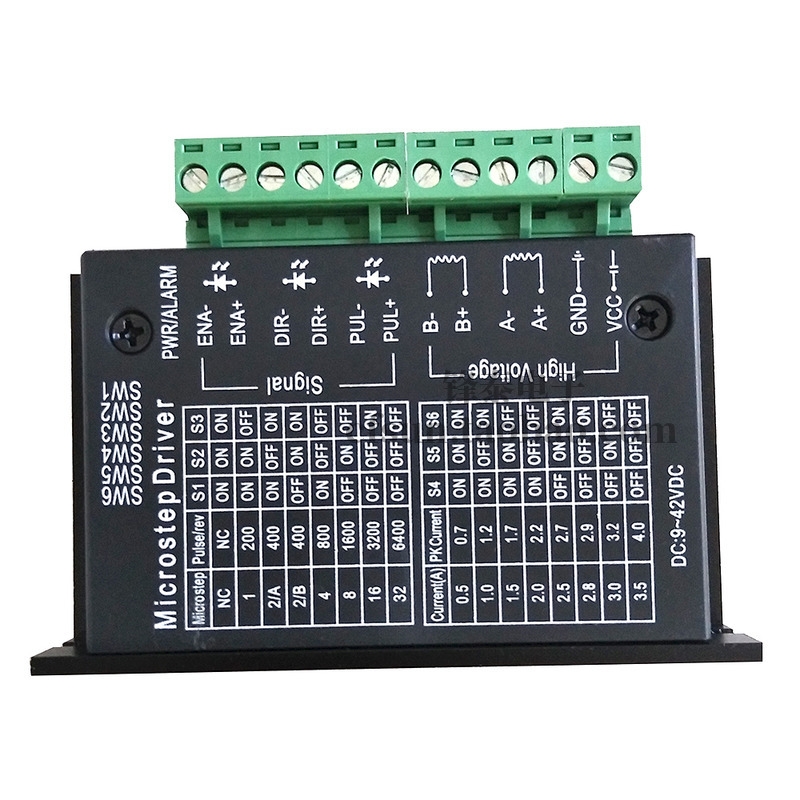

Cài đặt Driver:

• DC+: Nối với nguồn điện từ 9 – 40VDC
• DC- : Điện áp (-) âm của nguồn
• A+ và A -: Nối vào cặp cuộn dây của động cơ bước
• B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
• PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho TB6600
• PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho TB6600
• DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho TB6600
• DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho TB6600
• ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa
• Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung

Code mẫu:

/*
  Kết nối:
          TB6600                  Arduino
           ENA+                      8
           DIR+                      2
           PUL+                      5
           ENA-                     GND
           DIR-                     GND
           PUL-                     GND

  A+ A- B+ B- kết nối với động cơ
  Nguồn đầu vào là 9V - 42V.
 */
const int stepPin = 5;
const int dirPin = 2;
const int enPin = 8;
void setup() {

  // Sets the two pins as Outputs
  pinMode(stepPin,OUTPUT);
  pinMode(dirPin,OUTPUT);

  pinMode(enPin,OUTPUT);
  digitalWrite(enPin,LOW);

}
void loop() {

  digitalWrite(dirPin,HIGH); // Enables the motor to move in a particular direction
  // Makes 200 pulses for making one full cycle rotation
  for(int x = 0; x < 800; x++) {
    digitalWrite(stepPin,HIGH);
    delayMicroseconds(500);
    digitalWrite(stepPin,LOW);
    delayMicroseconds(500);
  }
  delay(1000); // One second delay

  digitalWrite(dirPin,LOW); //Changes the rotations direction
  // Makes 400 pulses for making two full cycle rotation
  for(int x = 0; x < 800; x++) {
    digitalWrite(stepPin,HIGH);
    delayMicroseconds(500);
    digitalWrite(stepPin,LOW);
    delayMicroseconds(500);
  }
  delay(1000);

}
