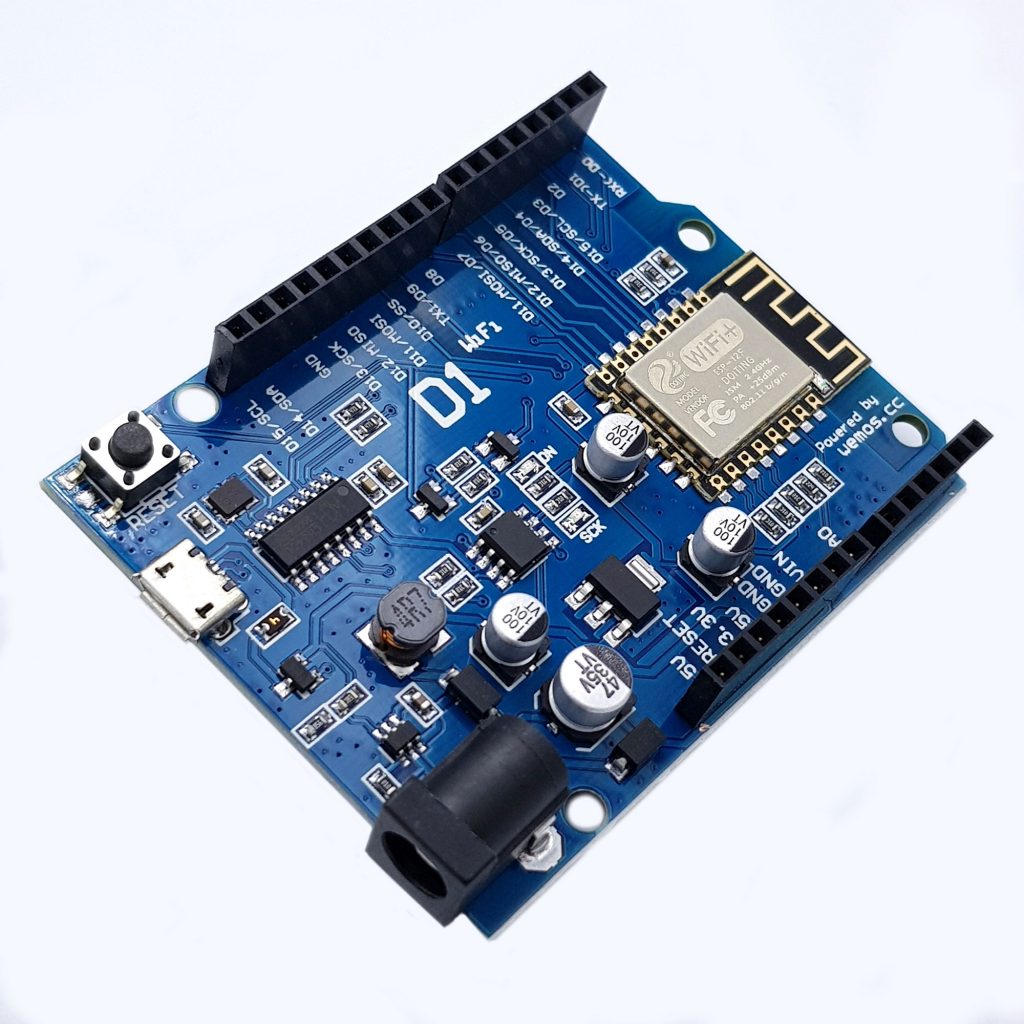

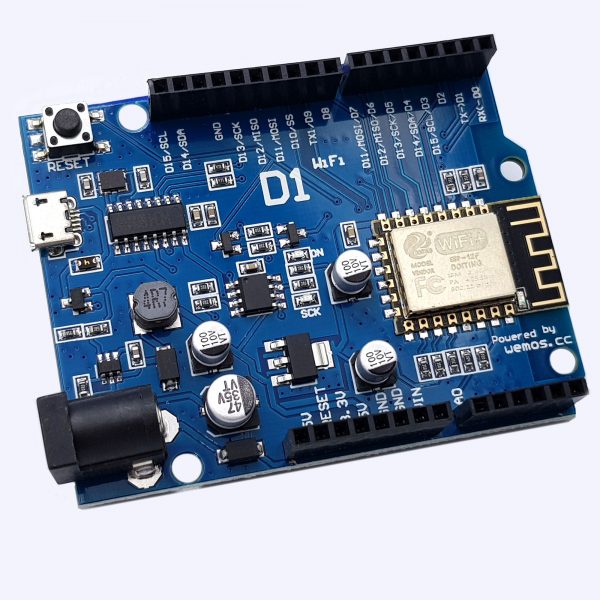

Mạch WeMos D1 là board mạch được phát triển dựa trên Module Esp8266-12E và được thiết kế theo tiêu chuẩn của board mạch Arduino UNO, tương thích với Arduino IDE và NodeMCU.
Mạch Wemos D1 được tích hợp Wifi, dễ dàng thực hiện các ứng dụng thu thập dữ liệu và điều khiển thiết bị thông qua Wifi.
Mạch Wemos D1 có khả năng chuyển đổi điện áp trên board, cho phép cấp 1 điện áp DC 9-24V để chuyển đổi thành 5V với dòng tối đa 1A.
Thông số kỹ thuật:
- Vi điều khiển: ESP8266EX
- Điện áp hoạt động: 3.3V
- Số chân I/O: 11 (tất cả các chân I/O đều có Interrupt/PWM/I2C/One-wire, trừ chân D0)
- Số chân Analog Input: 1 (điện áp vào tối đa 3.3V)
- Bộ nhớ Flash: 4MB
- Điện áp vào: 9-24V
- Điện áp ra: 5V – Dòng max: 1A
- Giao tiếp: Cable Micro USB
- Wifi: 2.4 GHz
- Hỗ trợ bảo mật: WPA/WPA2
- Tích hợp giao thức TCP/IP
- Kích thước: 68.6mm x 53.4mm (2.701″ x 2.102″)
- Lập trình trên các ngôn ngữ: C/C++, Micropython, NodeMCU – Lua
Sơ đồ chân:
| Pin | Tính năng | ESP8266 Pin |
|---|---|---|
| TX | TXD | TXD |
| RX | RXD | RXD |
| A0 | Analog Input | A0 |
| D0 | I/O | GPIO16 |
| D1 | I/O, SCL | GPIO5 |
| D2 | I/O, SDA | GPIO4 |
| D3 | I/O, 10k pull-up | GPIO0 |
| D4 | I/O, 10k pull-up, BUILTIN_LED | GPIO2 |
| D5 | I/O, SCK | GPIO14 |
| D6 | I/O, MISO | GPIO12 |
| D7 | I/O, MOSI | GPIO13 |
| D8 | I/O, 10k pull-down, SS | GPIO15 |
| GND | Ground | GND |
| 5V | 5V | |
| 3V3 | 3.3V | 3.3V |
| RST | Reset | RST |
