Mạch Wifi ESP8266 NodeMCU Lua D1 Mini Pro là phiên phản nâng cấp của dòng D1 Mini với Anten Ceramic, cổng gắn Anten ngoài Ipex, IC nạp và giap tiếp USB UART CP2104 và đặc biệt là bộ nhớ Flash 16MB, phù hợp cho các ứng dụng cần độ ổn định cao và bộ nhớ Flash lớn.
Mạch Wifi Mini ESP8266 NodeMCU Lua D1 Pro có thiết kế dễ sử dụng và đặc biệt là có thể sử dụng trực tiếp trình biên dịch của Arduino để lập trình và nạp code, điều này khiến việc sử dụng và lập trình các ứng dụng trên ESP8266 trở nên rất dễ dàng, thường được dùng cho các ứng dụng cần kết nối, thu thập dữ liệu và điều khiển qua sóng Wifi, đặc biệt là các ứng dụng liên quan đến IoT.
Thông số kỹ thuật:
- Model: NodeMCU Lua D1 Mini Pro
- IC chính: ESP8266EX
- Phiên bản firmware: Node MCU Lua
- Chip nạp và giao tiếp UART: CP2104
- Flash: 16MB
- Tích hợp Anten Ceramic và Jack Anten ngoài Ipex cho độ ổn định cao.
- GPIO tương thích hoàn toàn với firmware Node MCU.
- Cấp nguồn: 5VDC MicroUSB hoặc vào các chân 5V, 3V3
- GIPO giao tiếp mức 3.3VDC.
- Thiết kế nhỏ gọn, có thể cắm trực tiếp vào test board.
- Tương thích hoàn toàn với trình biên dịch Arduino.
- Kích thước: 34.2 x 25.6mm.

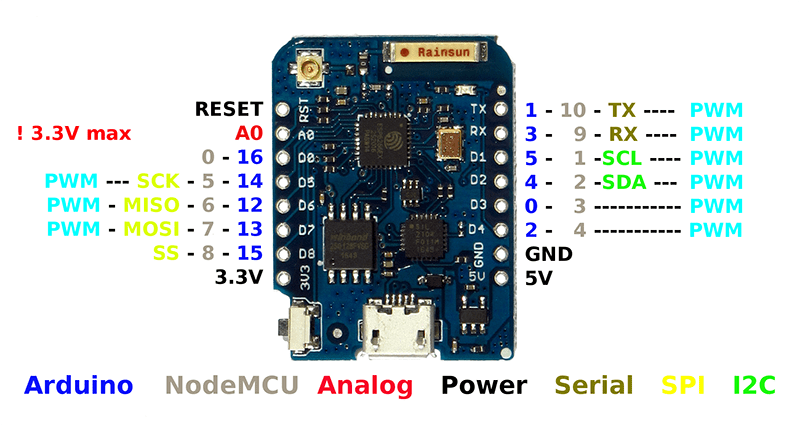

Sơ đồ chân:
Code tham khảo Arduino:
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
}
void loop() {
digitalWrite(LED_BUILTIN, HIGH);
delay(1000);
digitalWrite(LED_BUILTIN, LOW);
delay(1000);
}
Tài liệu tham khảo:
Video tham khảo:
