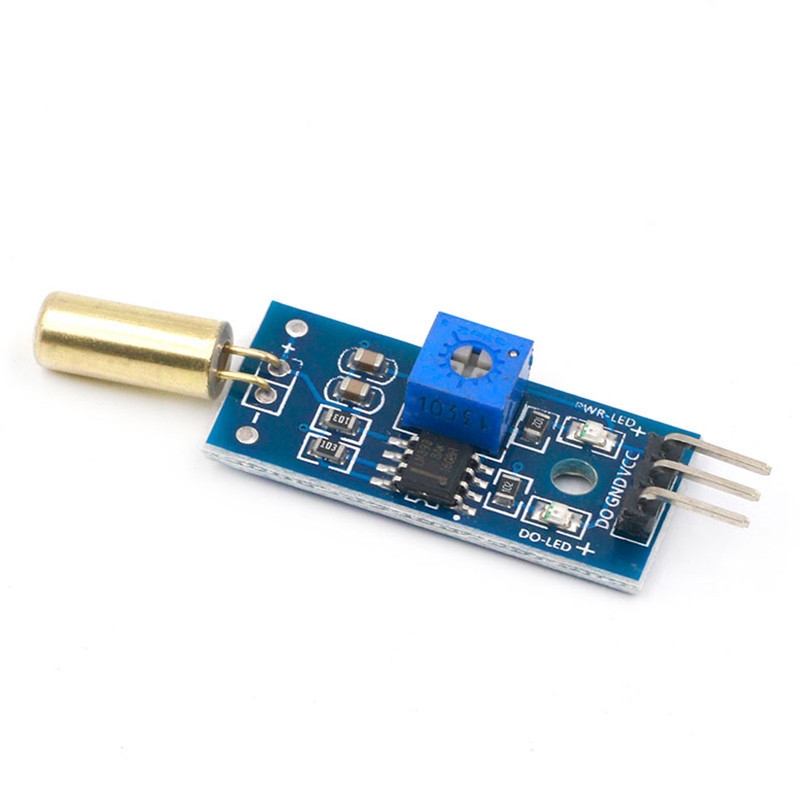

Mạch cảm biến góc nghiêng SW520 được sử dụng để phát hiện góc nghiêng (tilt) hoặc rung động (vibration) của vật thể, cảm biến góc nghiêng sw520 xuất tín hiệu dạng Digital với biến trở điểu chỉnh độ nhạy cảm biến rất dễ sử dụng.
Thông số kỹ thuật:
- Điện áp làm việc 3.3~5VDC
- Sử dụng IC so sánh LM393.
- Sử dụng cảm biến có độ nhạy cao SW-520.
- Tín hiệu so sánh đầu ra rõ, dễ dàng điều chỉnh độ nhạy qua biến trở.
- Dạng tín hiệu đầu ra: Digital TTL.
- Một lỗ bulông dễ dàng cho việc lắp đặt cố định.
- Kích thước PCB nhỏ: 3 x 1.6 cm.

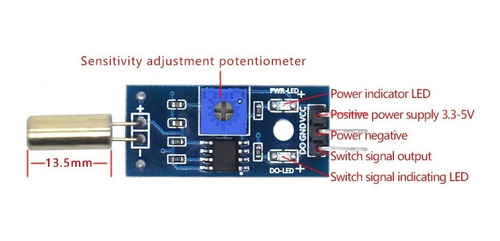

Sơ đồ chân:
Code tham khảo Arduino:
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.println(digitalRead(3));
}
Tài liệu tham khảo:
Video tham khảo:
