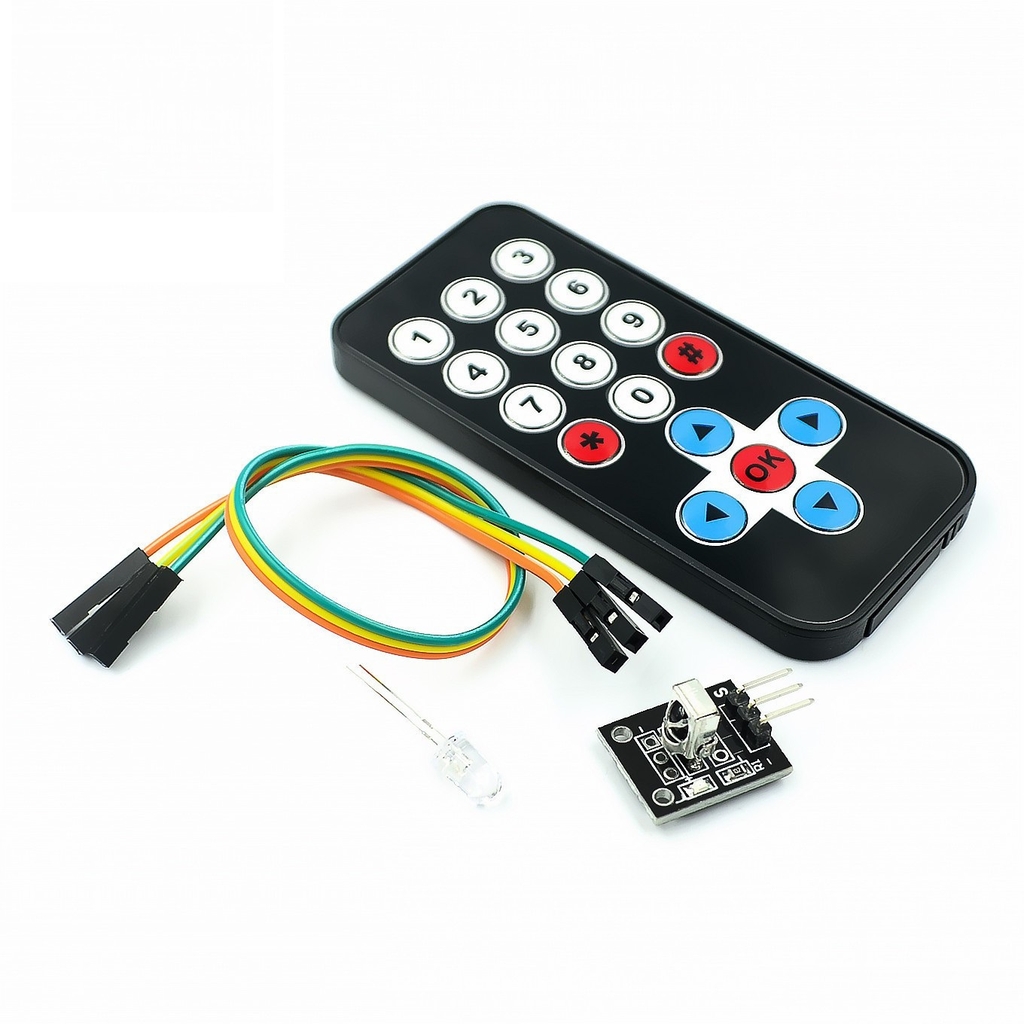

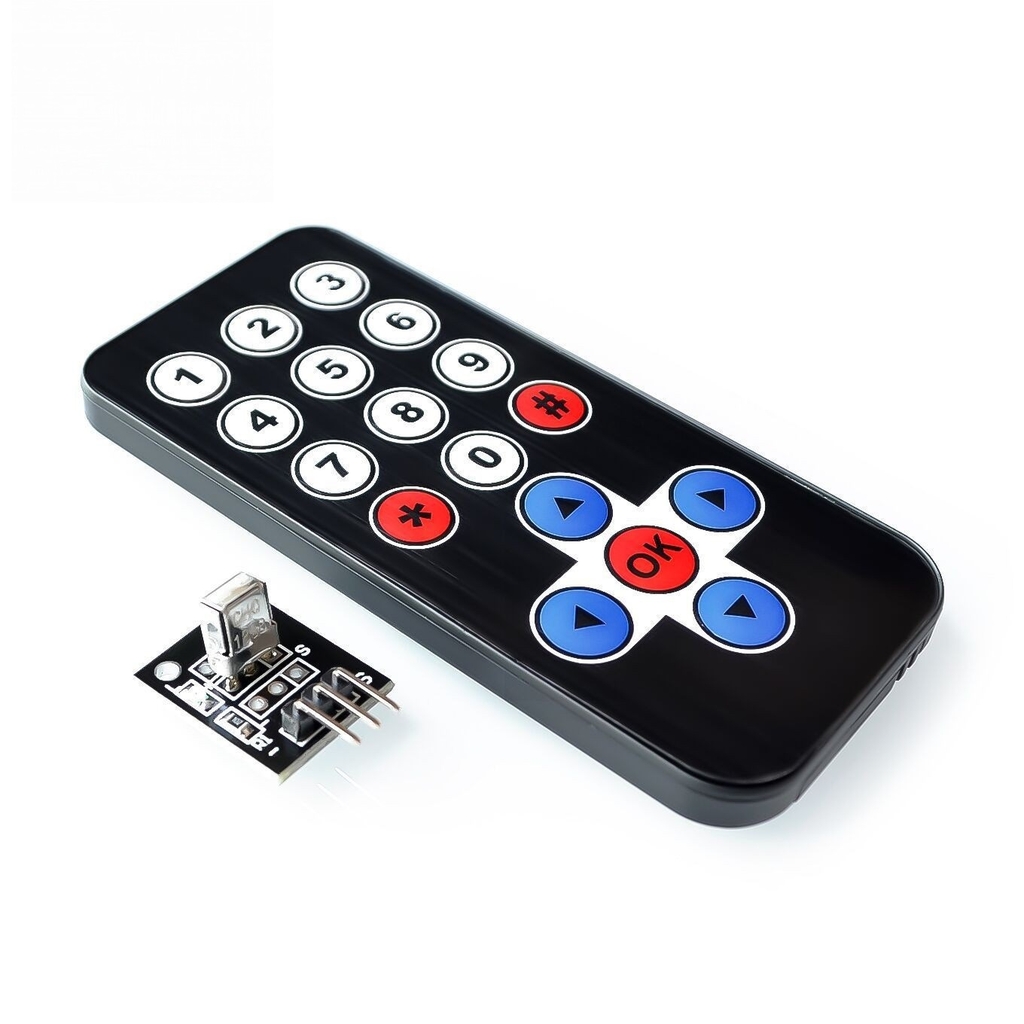

Module thu hồng ngoại + Remote IR1838 có thiết kế nhỏ gọn, tiện dụng và dễ dàng kết nối với vi điều khiển để điều khiển các thiết bị từ xa qua hồng ngoại, theo lý thuyết bộ module thu hồng ngoại remote IR 1838 có thể điều khiển với khoảng cách lên đến 5 – 8m, tuy nhiên nó còn phụ thuộc vào ảnh hưởng của môi trường xung quanh.
Thông số kỹ thuật:
- Mạch thu: IR1838
- Điện áp hoạt động: 5VDC.
- Dạng ngõ ra: Digital.

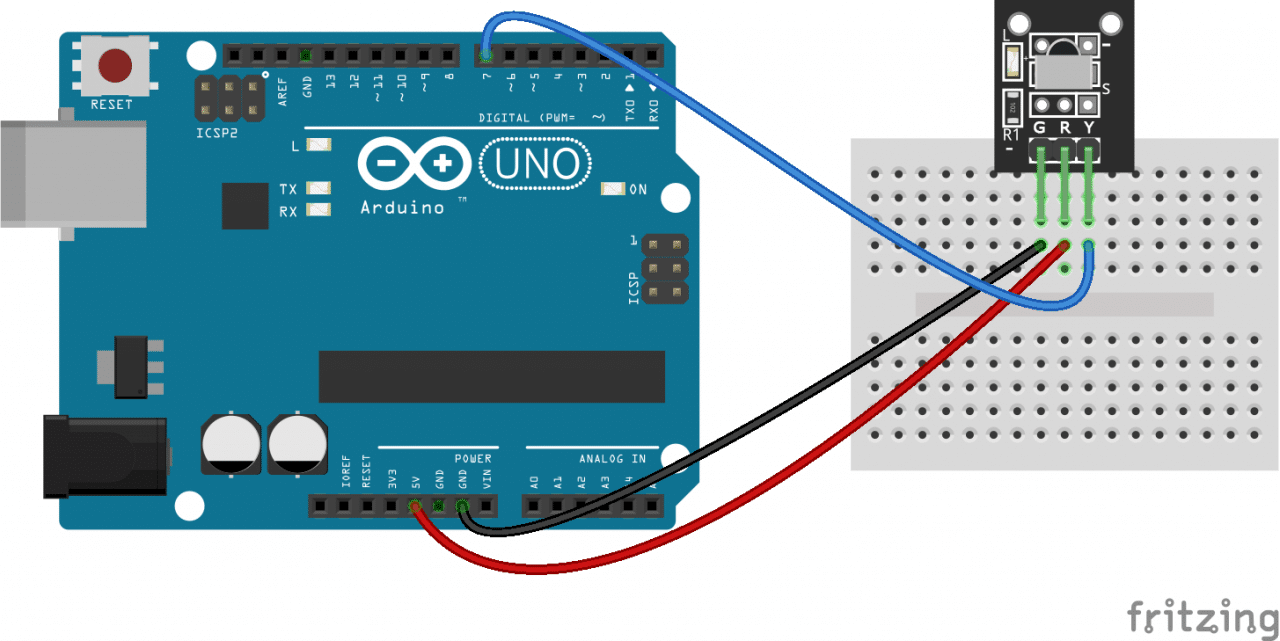

Sơ đồ chân:
Code tham khảo Arduino:
#include <IRremote.h>
const int RECV_PIN = 7;
IRrecv irrecv(RECV_PIN);
decode_results results;
void setup()
{
Serial.begin(9600);
irrecv.enableIRIn();
irrecv.blink13(true);
}
void loop()
{
if (irrecv.decode(&results)){ Serial.println(results.value, HEX); irrecv.resume(); } }
Tài liệu tham khảo:
Video tham khảo:
