Mạch Đèn Giao Thông có đầu ra tín hiệu kỹ thuật số cùng với 3 LED xanh, đỏ, vàng có kích thước 5mm là một phụ kiện thú vị và tuyệt vời. Đây là module hiển thị đèn giao thông mini, độ sáng cao, rất phù hợp để sản xuất mô hình hệ thống đèn giao thông. Có thể được kết nối với chân PWM của bo mạch chủ để điều khiển độ sáng của đèn.
Thông số kỹ thuật:
- Kích thước: 21x61 mm
- Màu sắc: đỏ, vàng và xanh lá cây
- LED: 5mmx3
- Độ sáng: độ sáng bình thường
- Điện áp: 5VDC, đầu ra tín hiệu số
- Giao tiếp: âm chung, điều khiển mỗi màu độc lập
- Hỗ trợ: Arduino, IC điều khiển họ 51
- Module đèn giao thông đèn LED
- Chất liệu: kim loại / Nhựa
- Màu đen
- Lưu ý: Chụp ánh sáng và các màn hình khác nhau có thể làm cho màu sắc của vật phẩm trong hình hơi khác so với thực tế. Lỗi được phép đo là +/- 1-3cm

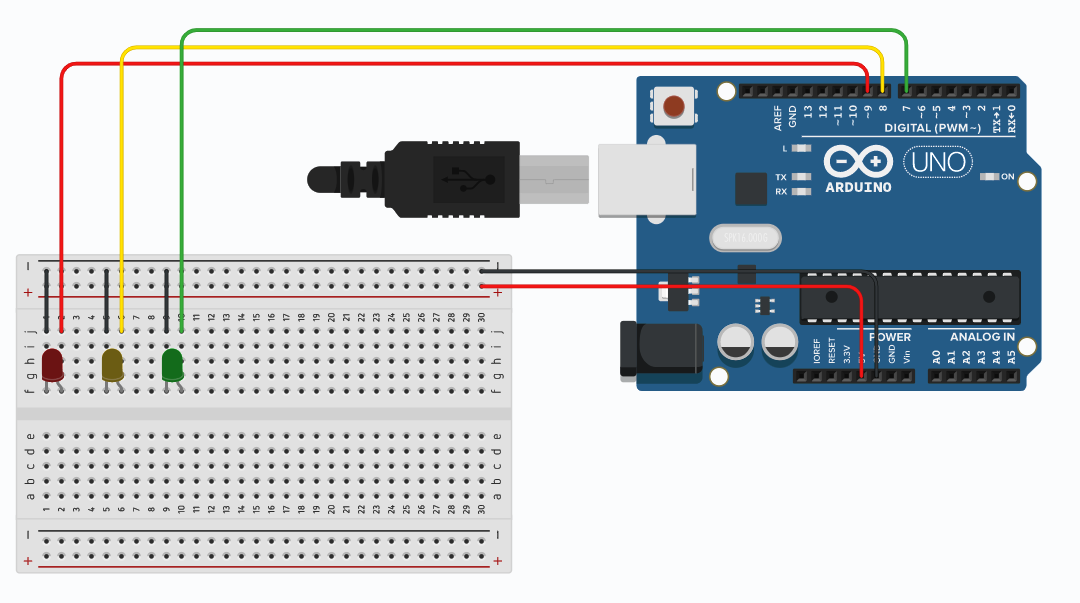

Sơ đồ chân:
Code tham khảo Arduino:
int red = 9;
int yellow = 8;
int green = 7;
void setup(){
pinMode(red, OUTPUT);
pinMode(yellow, OUTPUT);
pinMode(green, OUTPUT);
}
void loop(){
digitalWrite(red, HIGH);
delay(15000);
digitalWrite(red, LOW);
digitalWrite(yellow, HIGH);
delay(1000);
digitalWrite(yellow, LOW);
delay(500);
digitalWrite(yellow, HIGH);
delay(1000);
digitalWrite(yellow, LOW);
delay(500);
digitalWrite(yellow, HIGH);
delay(1000);
digitalWrite(yellow, LOW);
delay(500);
digitalWrite(yellow, HIGH);
delay(1000);
digitalWrite(yellow, LOW);
delay(500);
digitalWrite(yellow, HIGH);
delay(1000);
digitalWrite(yellow, LOW);
delay(500);
digitalWrite(green, HIGH);
delay(20000);
digitalWrite(green, LOW);
//
digitalWrite(yellow, HIGH);
delay(1000);
digitalWrite(yellow, LOW);
delay(500);
digitalWrite(yellow, HIGH);
delay(1000);
digitalWrite(yellow, LOW);
delay(500);
digitalWrite(yellow, HIGH);
delay(1000);
digitalWrite(yellow, LOW);
delay(500);
digitalWrite(yellow, HIGH);
delay(1000);
digitalWrite(yellow, LOW);
delay(500);
digitalWrite(yellow, HIGH);
delay(1000);
digitalWrite(yellow, LOW);
delay(500);
}
Video tham khảo:
