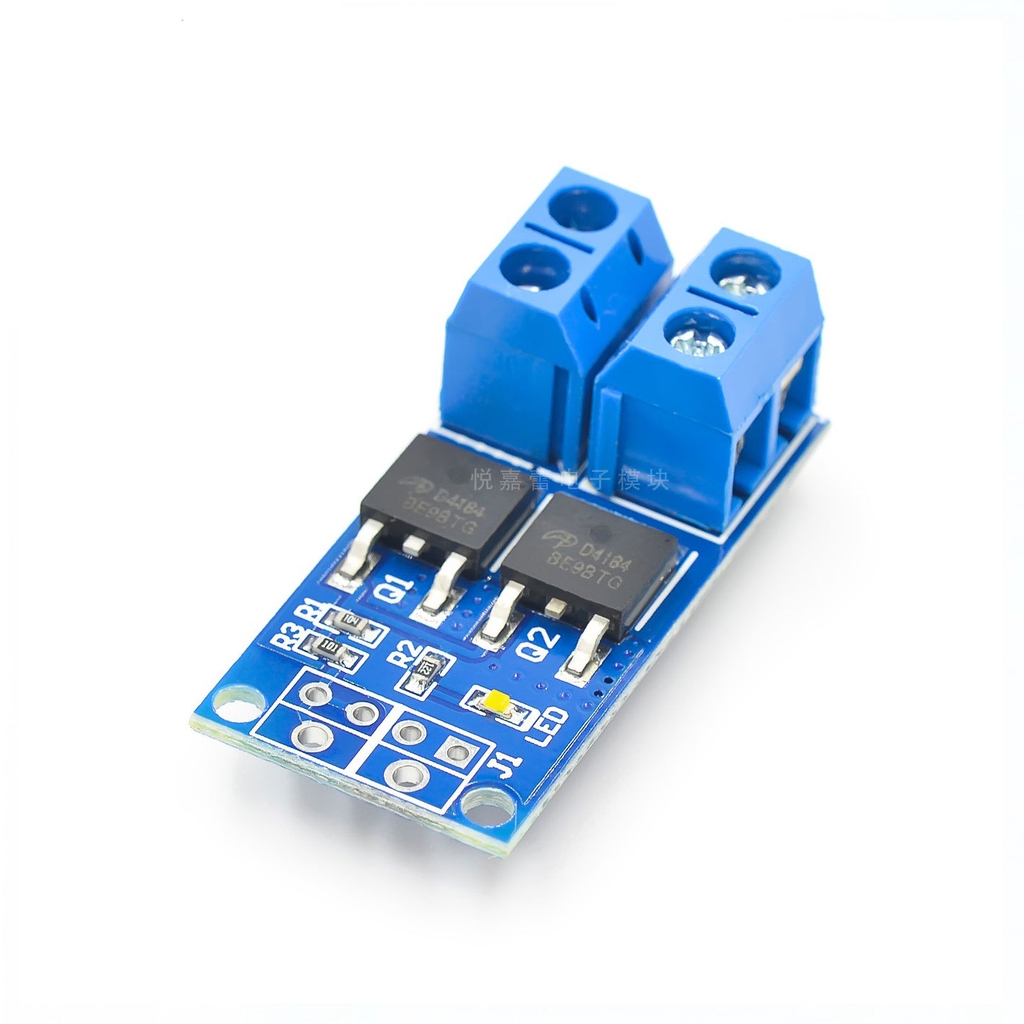

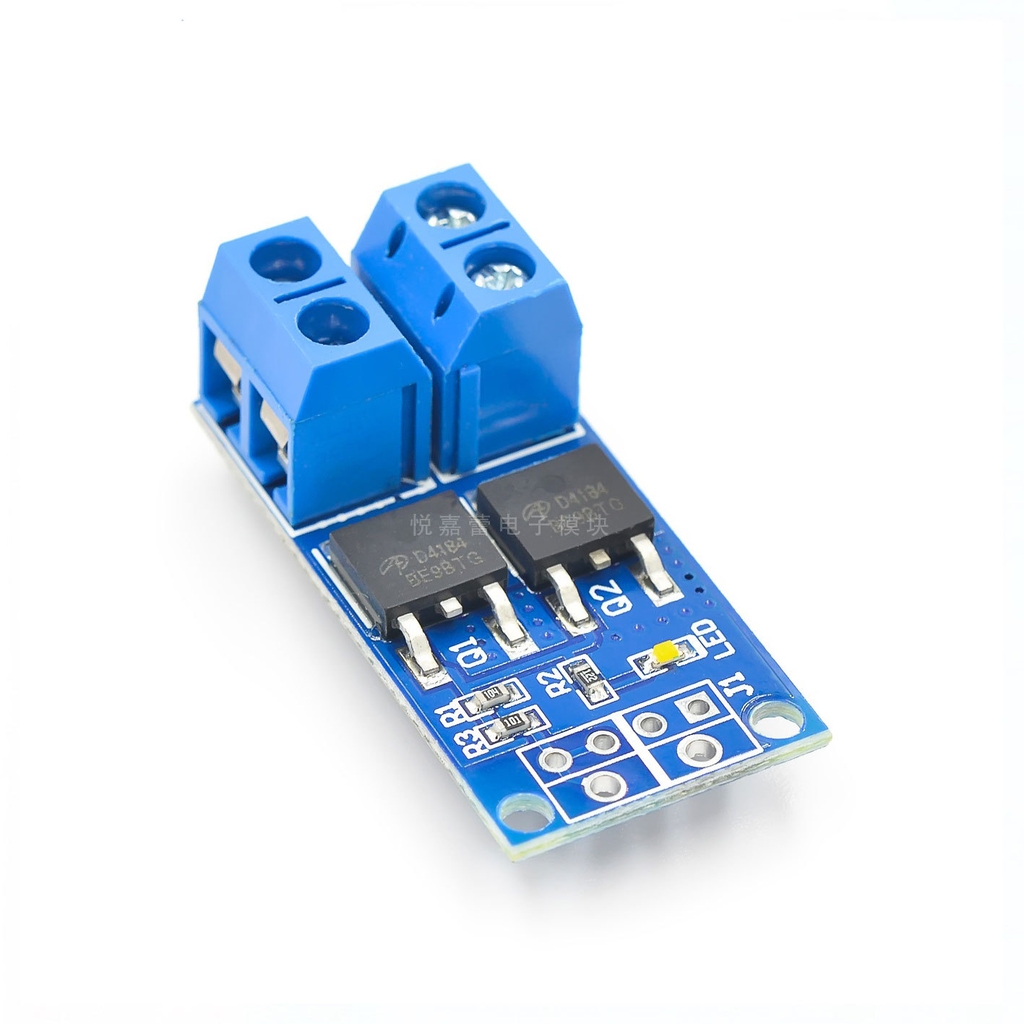

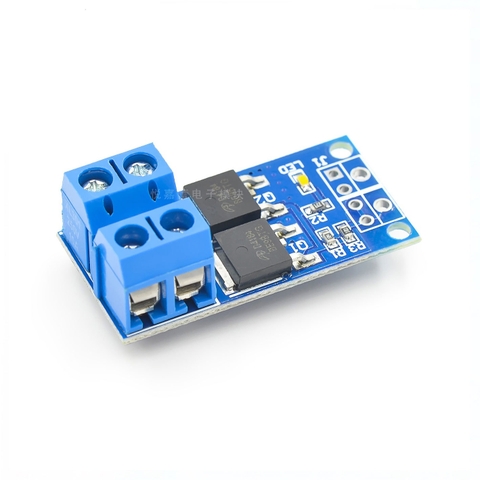

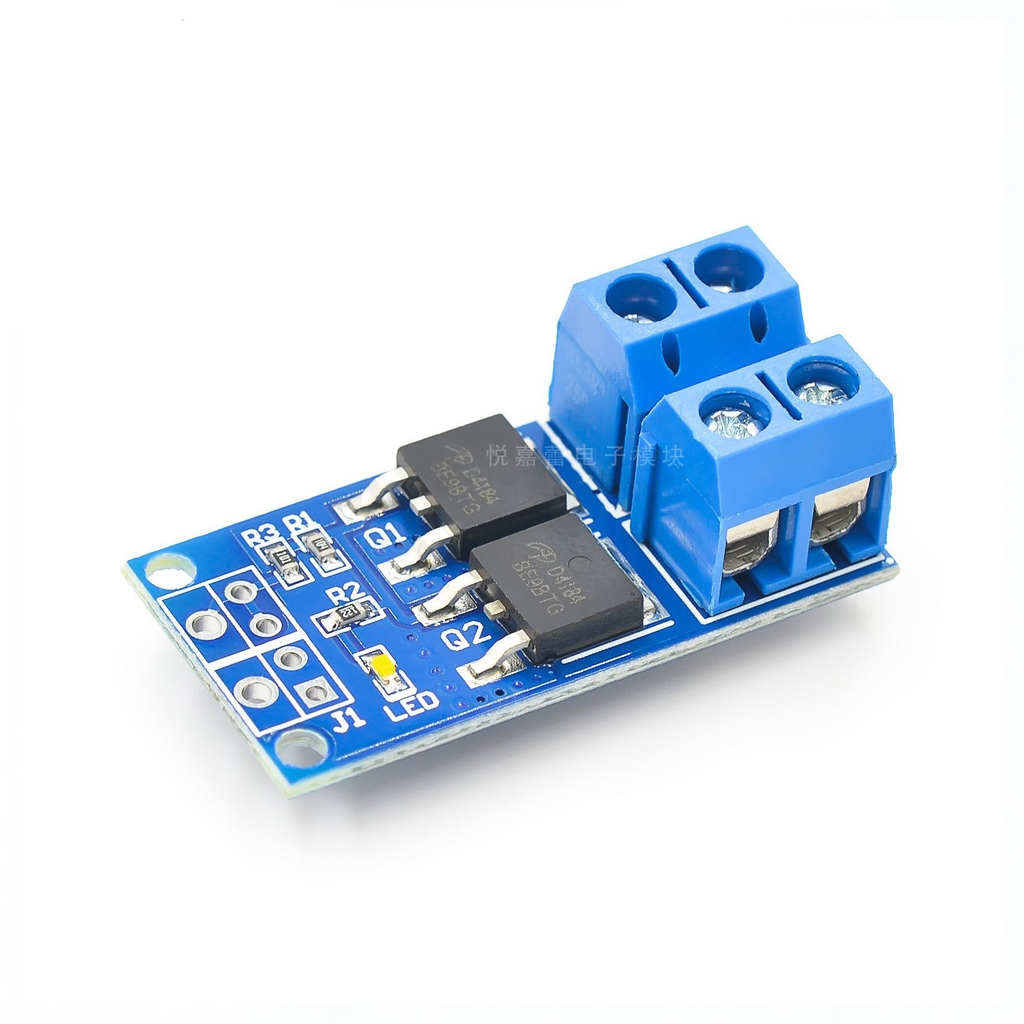

D4184 là một mạch công suất Mosfet có 2 kênh, thích hợp để điều khiển các bộ điều chế toàn xung như bộ nguồn LED PWM, cũng như để điều khiển tốc độ của động cơ DC. Hai Mosfet D4184 được kết nối song song cho phép tải liên tục lên đến 15A và cho phép tải đỉnh lên đến 30A.
Mạch công suất này xử lý tín hiệu PWM từ 3.3V đến 20V, có thể kết nối với cổng I/O vi điều khiển, do đó phù hợp với các các ứng dụng Arduino...
Thông số kỹ thuật:
- Dòng điện max: 30A
- Công suất: 400W
- Nguồn tín hiệu kích: 3.3~20V, có thể kết nối với cổng I/O vi điều khiển, I/O PLC…
- Tần số: 0~20KHz
- Nhiệt độ hoạt động: -40 ~ 85℃
- Kích thước: 34x17x12mm

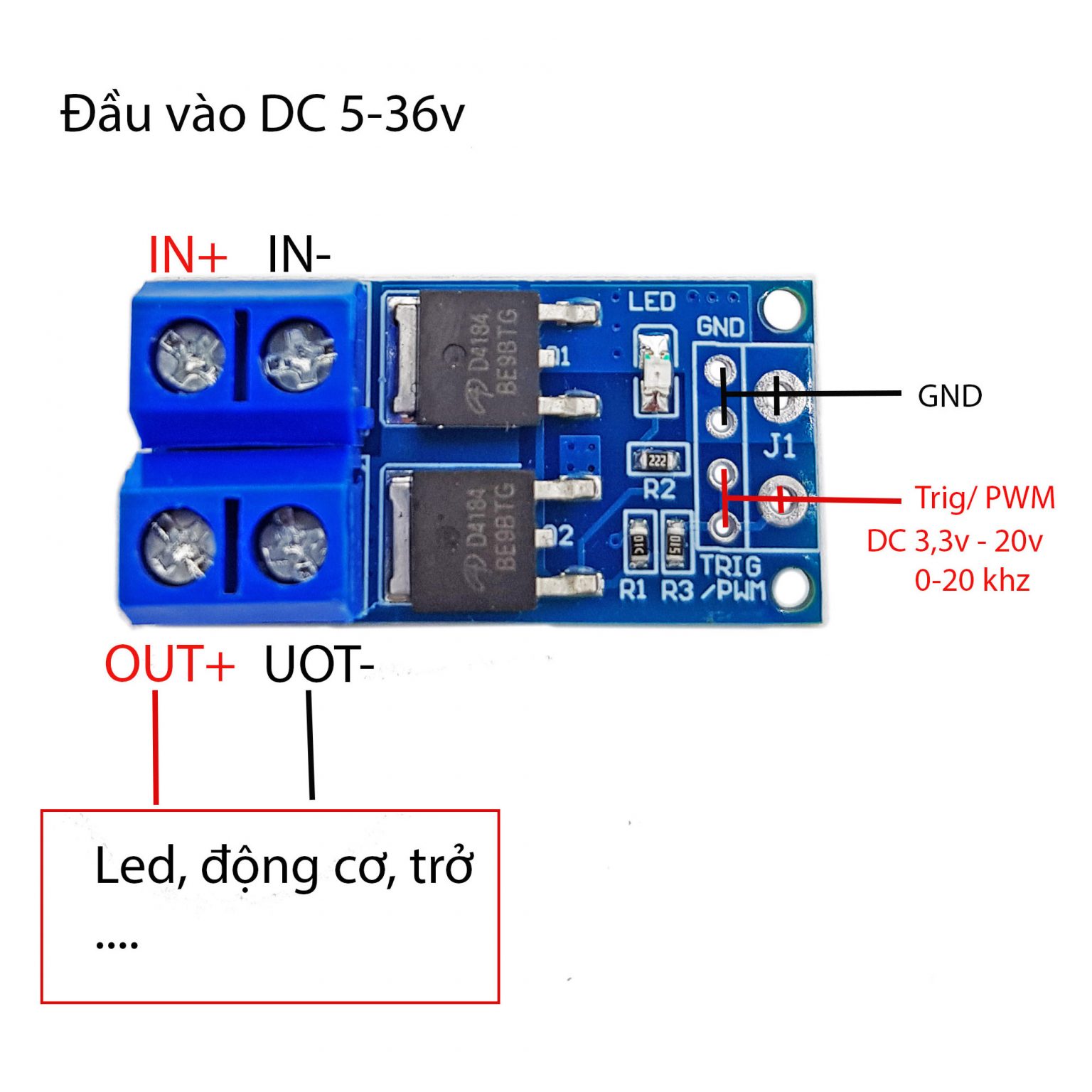

Sơ đồ chân:
Tài liệu tham khảo:
Video tham khảo:
