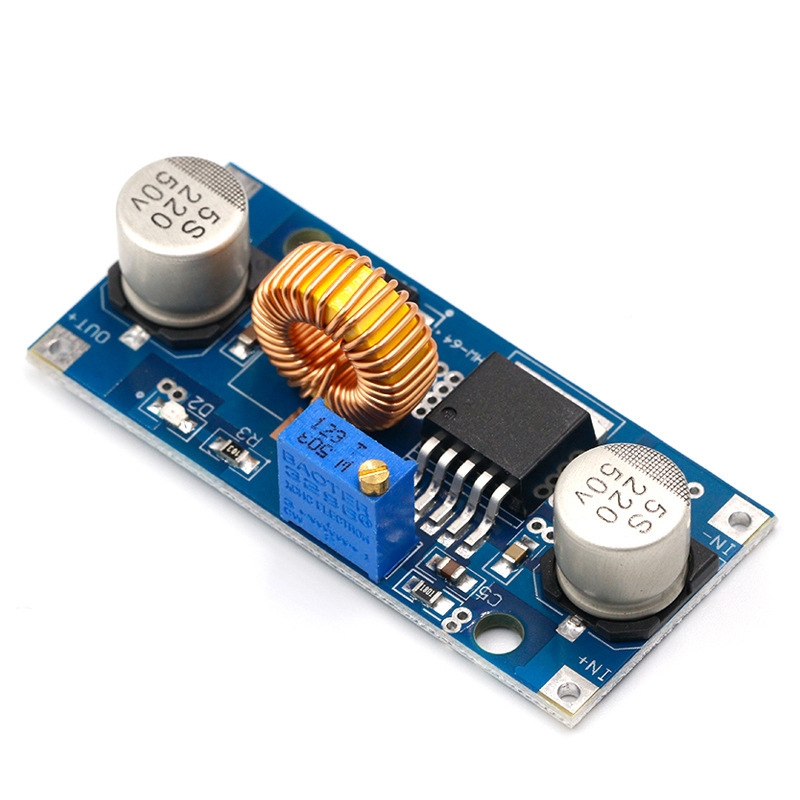

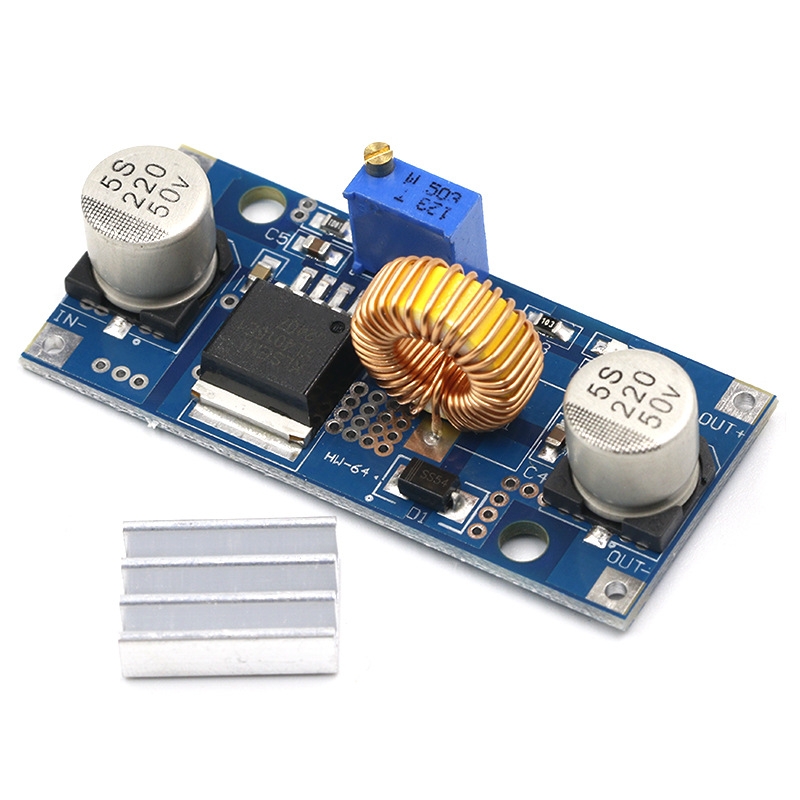

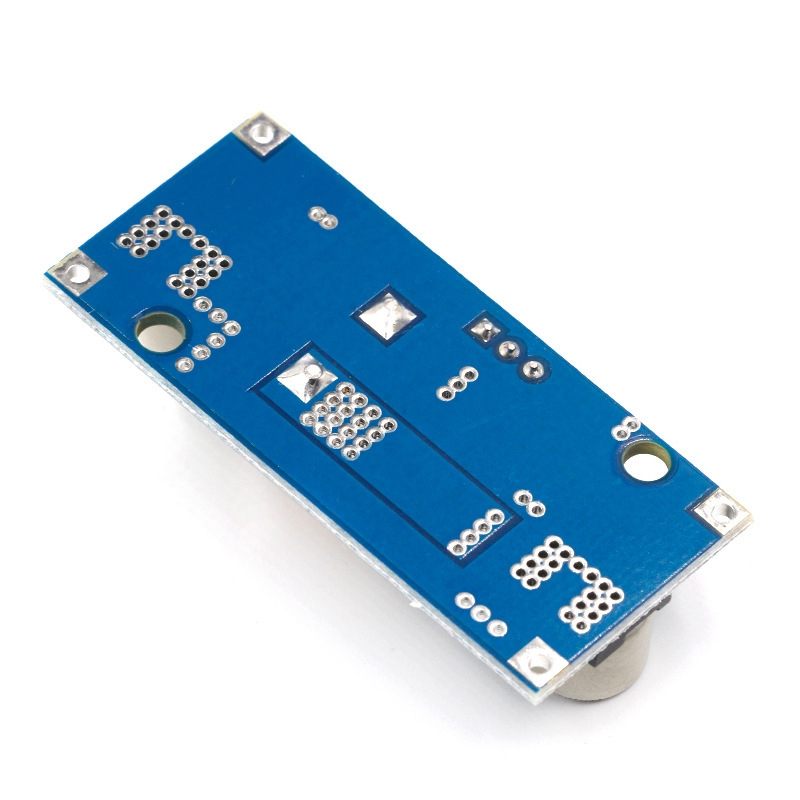

Mạch giảm áp DC XL4015 (5A) sử dụng phương pháp giảm áp xung để giảm áp DC với dòng đầu ra lên đến 5A, mạch có tích hợp led báo điện áp đầu ra và nhôm tản nhiệt cho IC chính.
Lưu ý: không nên sử dụng ngõ ra tải là động cơ, nên sử dụng với các tải thuần trở.
Thông số kỹ thuật:
- IC chính: XL4015.
- Tích hợp led báo điện áp đầu ra và nhôm tản nhiệt cho IC chính.
- Điện áp đầu vào: 8~36VDC
- Điện áp đầu ra: 1.25 ~ 32VDC.
- Dòng đầu ra tối đa: 5A
- Hiệu suất : 96%
- Tần số xung: 180KHz
- Tích hợp Mosfet đóng ngắt tần số cao.
- Maximum Duty Cycle: 100%
- Minimum Drop Out: 0.3VDC
- Nhiệt độ làm việc : -40 ~ 125 độ C
- Kích thước: 54 x 23 x 18mm
Sơ đồ chân:
Video tham khảo:
