TPS61088 Mạch Sạc Nhanh QC3.0 QC2.0 sử dụng chip FP6601Q tích hợp công nghệ sạc nhanh HiSilicon và giao tiếp Qualcomm QC2.0 / 3.0USB, có thể sạc nhanh các thiết bị hỗ trợ giao thức FCP và QC2.0 / 3.0.
Ngoài việc hỗ trợ chuẩn USB BC1.2, nó cũng hỗ trợ cho các thiết bị của Apple và Samsung. Chip có thể tự động phát hiện xem thiết bị hiện đang kết nối là thiết bị QC2.0 / 3.0 hay FCP để tự động điều chỉnh điện áp.
Lưu ý: Không nối ngược cực,Pin lithium phải có bảng bảo vệ, có dòng điện liên tục ít nhất từ 5A trở lên.
Thông số kỹ thuật:
- Chip chính: TPS61088A
- Chip nhận dạng: FP6601Q
- Điện áp đầu vào: 2.8~4.5VDC, phù hợp với pin lithium polymer 3.7V
- Điện áp đầu ra: Mặc định là 5V. Sau khi kích hoạt sạc nhanh, điện áp nằm trong phạm vi từ 4.5VDC đến 12 VDC
- Dòng định mức: 8A
- Dòng điện đầu ra: 5V3A, 9V2A, 12V2A
- Công suất đầu ra: lên tới 24W.
- Hỗ trợ: QC2.0, QC3.0, Huawei FCP, DCP

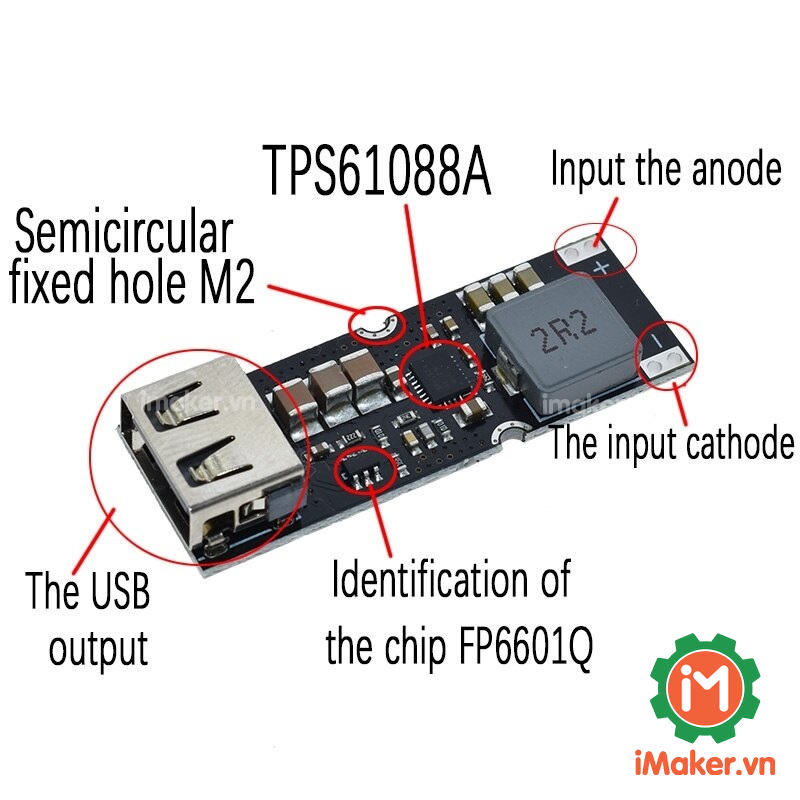

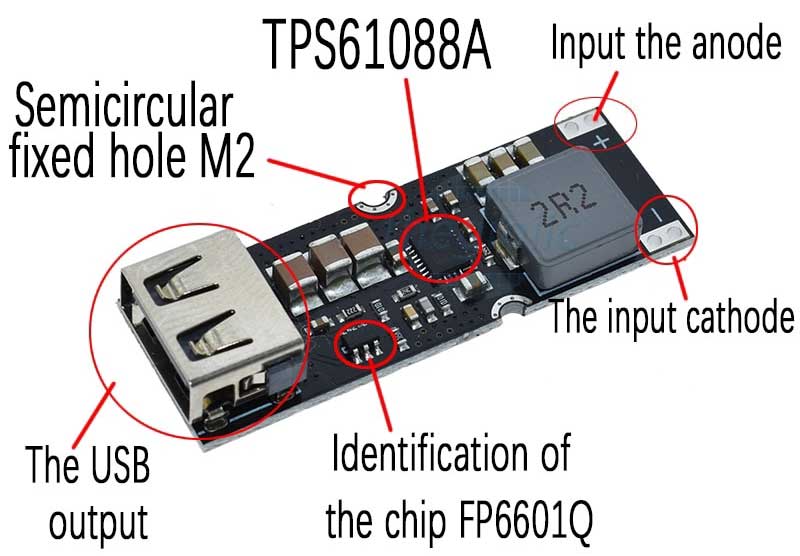

Sơ đồ chân:
Video tham khảo:
