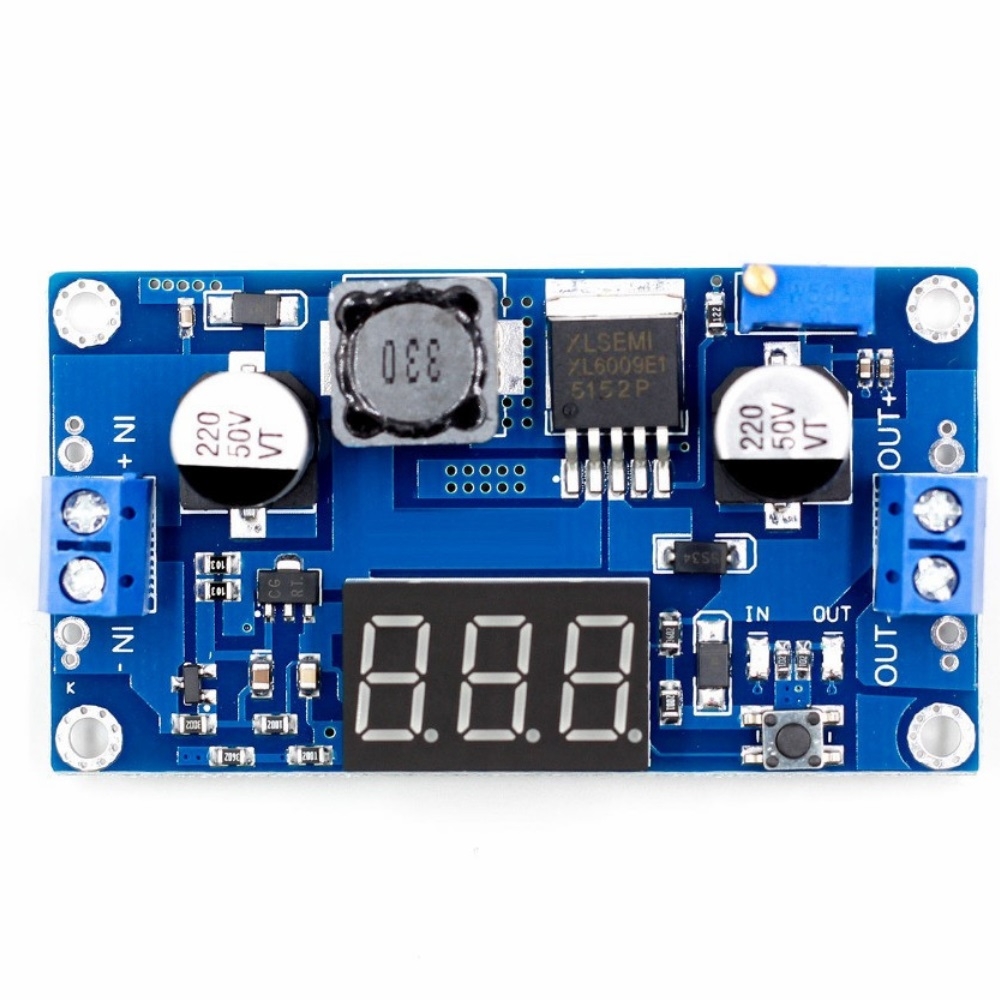

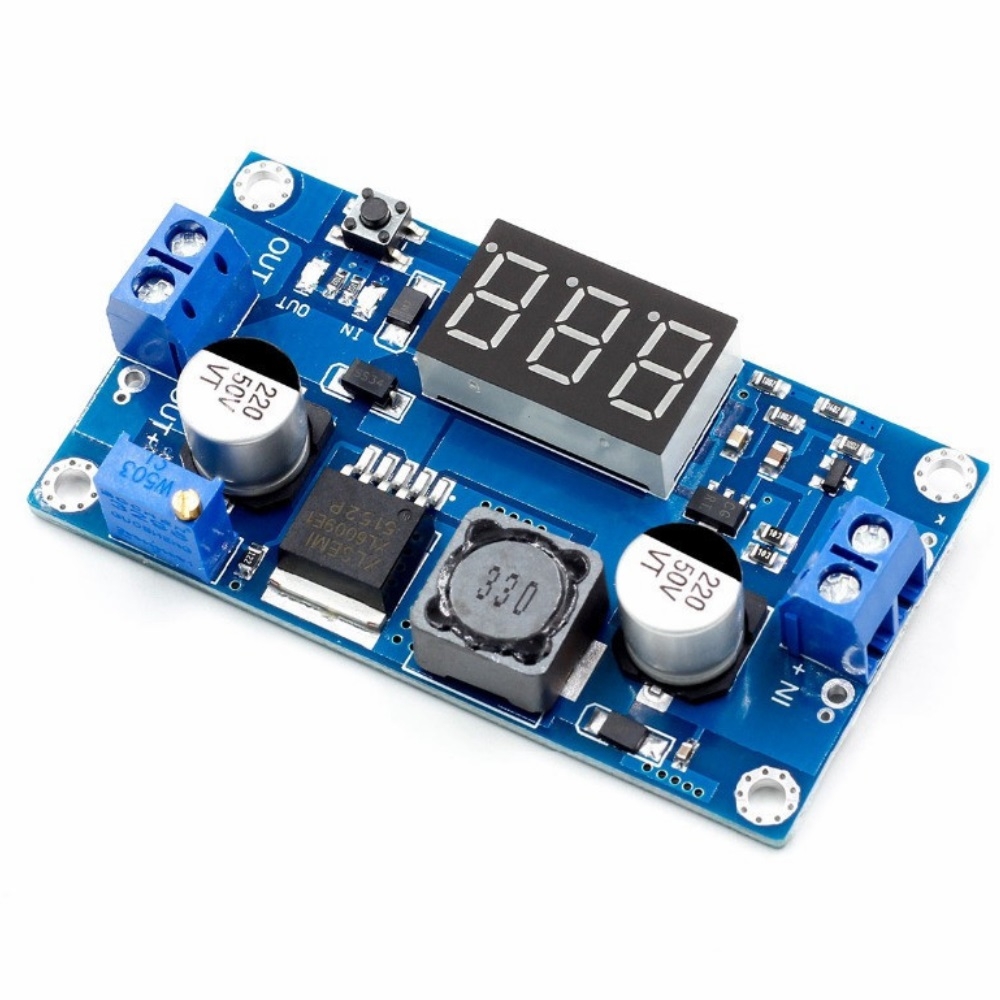

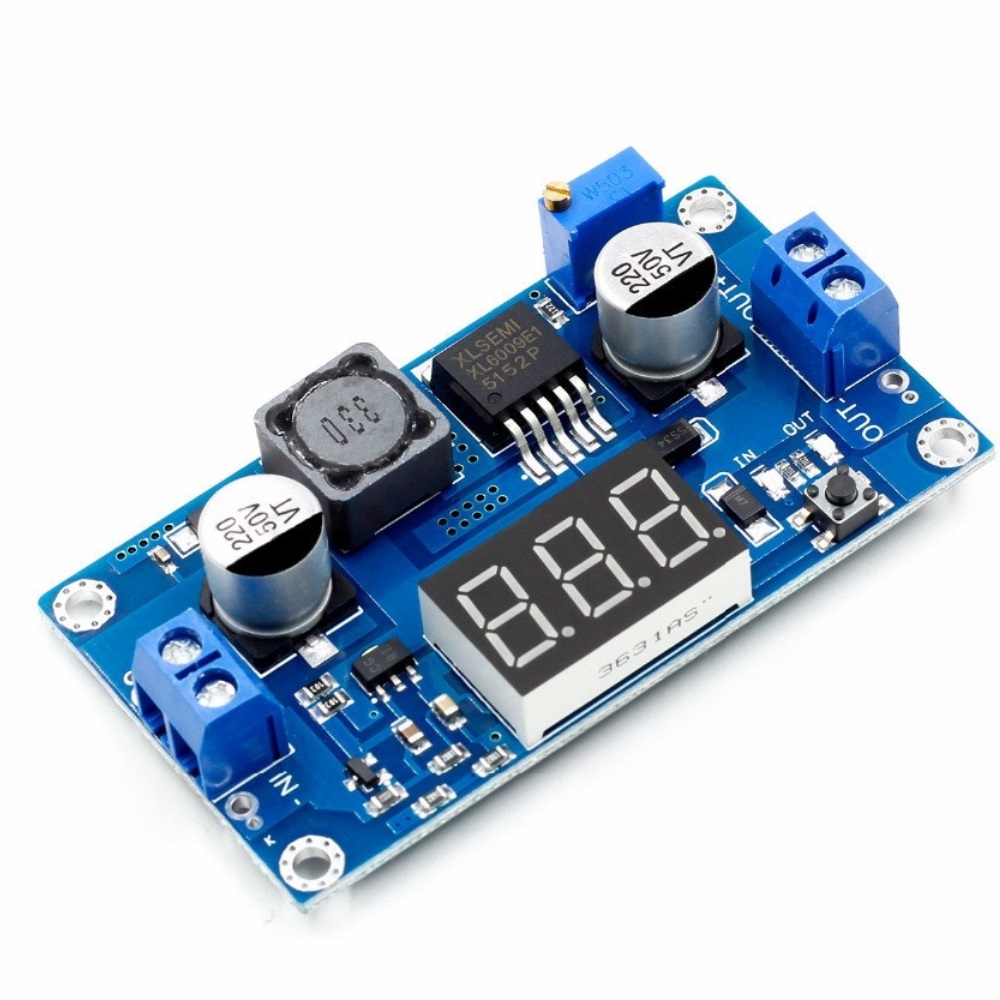

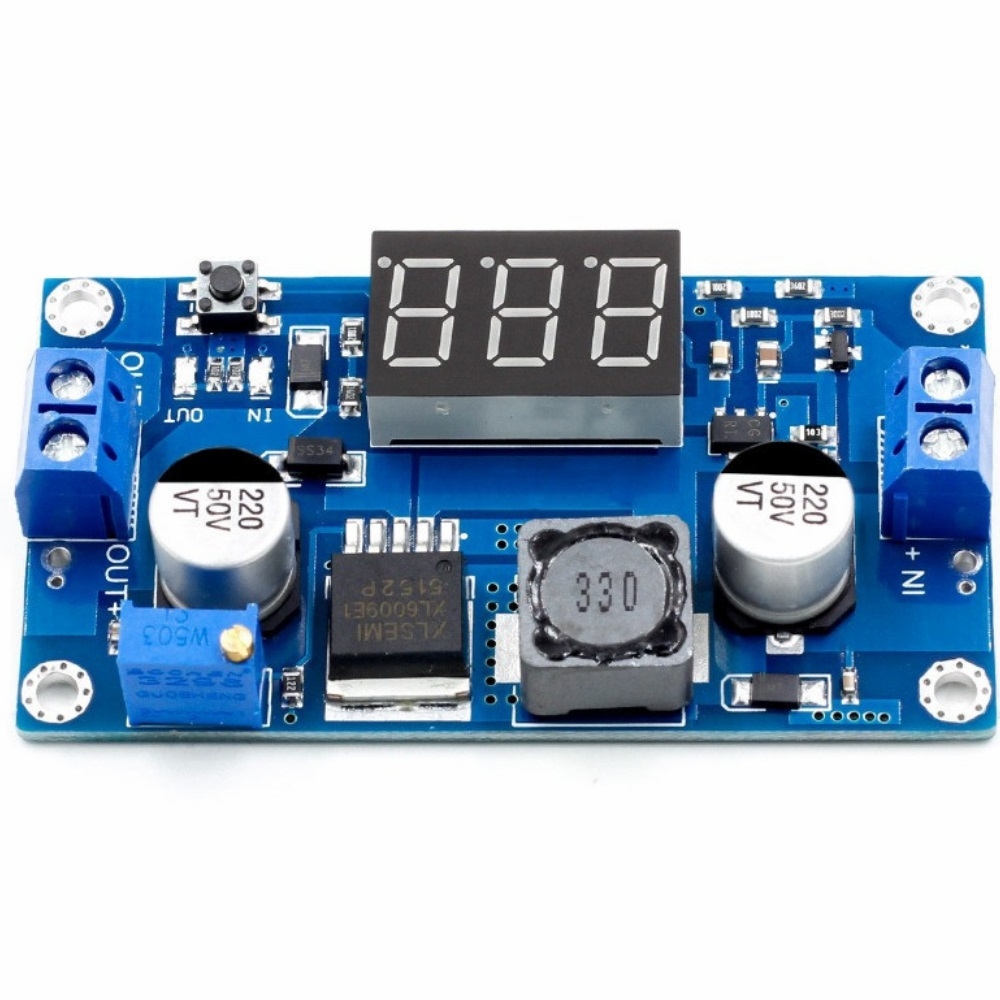

XL6009 là một mạch được sử dụng để tăng điện áp DC. Trên mạch có tích hợp LED 7 đoạn 3 số để hiên thị điên áp ngõ vào/ra. Hiệu suất chuyển đổi của mạch lên đến 94%, dòng đầu ra tối đa 4A.
Mạch được thiết kế nhỏ gọn, hoạt động ổn định, thích hợp cho các ứng dụng làm module cấp nguồn, giám sát nguồn... cho các ứng dụng, dự án của bạn.
Thông số kỹ thuật:
- IC chính: XL6009
- Điện áp vào: 3-32 VDC
- Điện áp ngõ ra: 5-35 VDC
- Dòng điện ra: 4A (tối đa), khuyến nghị dùng ở 2.5A
- Hiệu quả chuyển đổi: 94% (cao nhất) Hiệu suất bình thường đạt 85%
- Tần số: 400KHz
- 3 led hiển thị 7 đoạn 0.36
- Nhiệt độ hoạt động: -40°C ~ +85°C
- Kích thước: 6.98 x 3.80cm

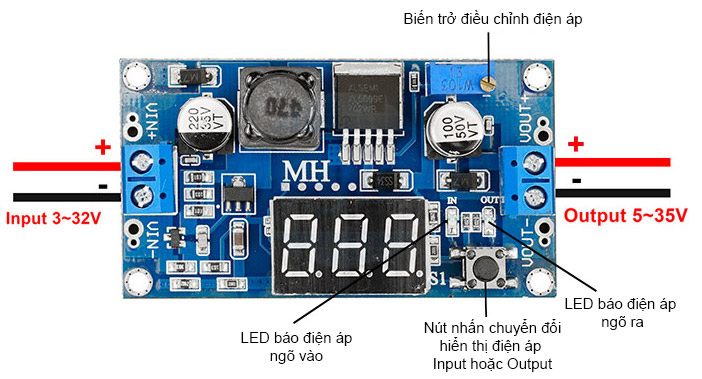

Sơ đồ chân:
Video tham khảo:
