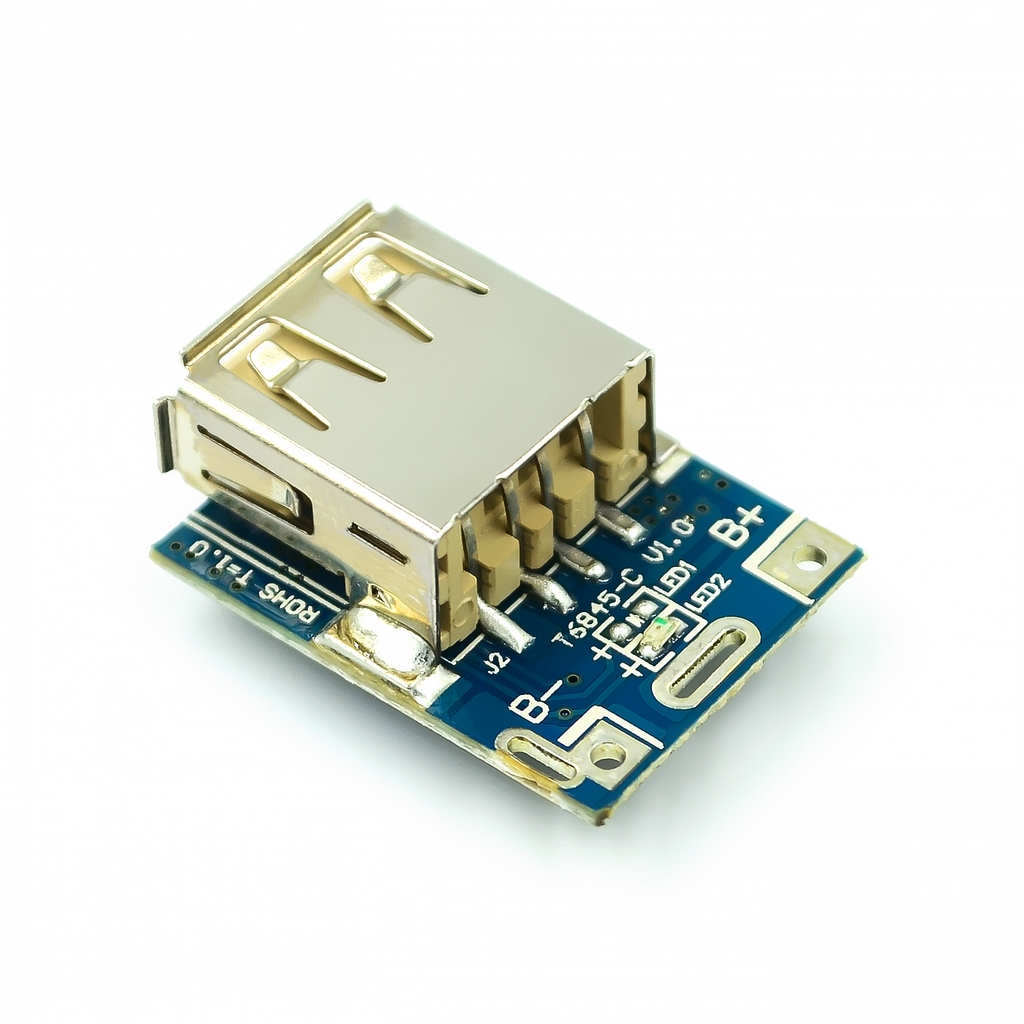

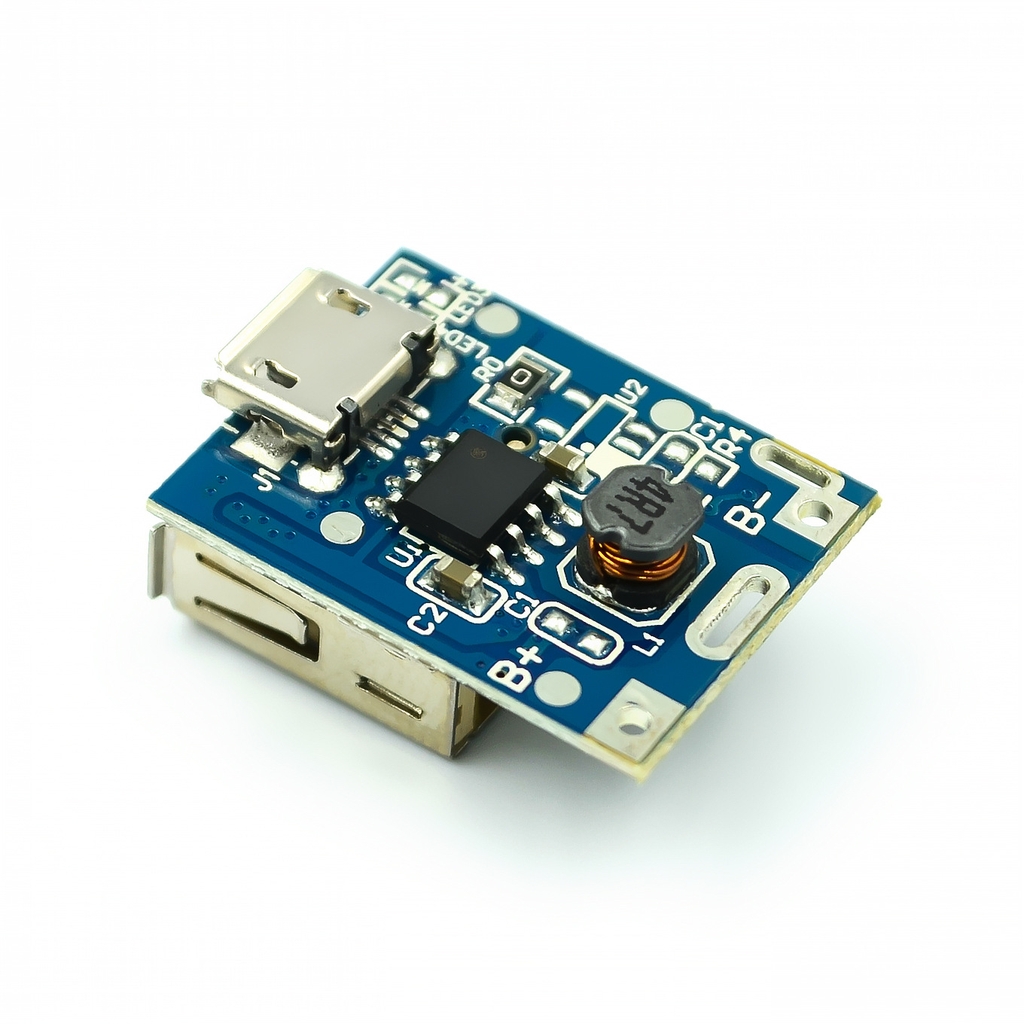

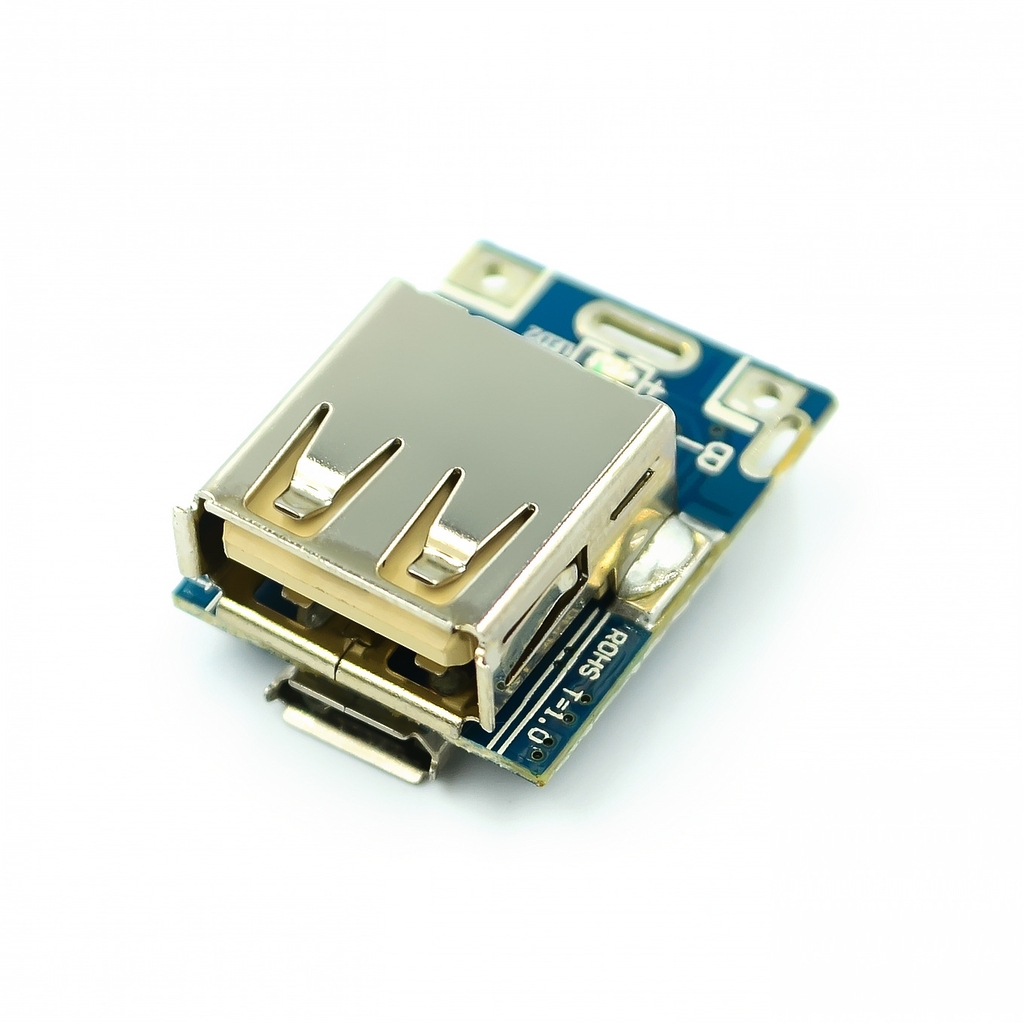

Mạch Sạc Pin Dự Phòng dùng chế làm mạch sạc pin dự phòng mini cho smart phone cực kì tiện lợi và nhỏ gọn giá thành rẻ bất ngờ. Đầu nạp pin MicroUSB DC5V. Đầu ra USB A Cái 5V 1A. Hỗ trợ các loại Pin 3.7V.Mạch Sạc Pin Dự Phòng Mini giá rẻ hồ...
Thông số kỹ thuật:
- Mạch này có 2 chức năng, sạc cho 1 cell pin 18650, và tăng áp từ 3.7v DC của pin 18650 lên 5v DC để sạc cho điện thoại Android.
- Hay dùng để chế mạch sạc dự phòng cho điện thoại Android.
- Cách lắp ráp: Lắp pin vào mạch như hình vẽ, chú ý cực +, -.
- Sạc cho pin 18650 bằng cách cắm cáp của cục sạc vào cổng micro USB, đèn led trên mạch sẽ nhấp nháy chỉ thị đang sạc cho pin.
- Khi cần sạc cho điện thoại, cắm cáp sạc vào cổng USB A (cổng to), đầu kia của cáp cắm vào điện thoại, mạch sẽ lấy điện áp 3.7v DC của pin 18650, tăng lên 5v để sạc cho điện thoại, khi sạc đèn led trên mạch sẽ sáng liên tục.

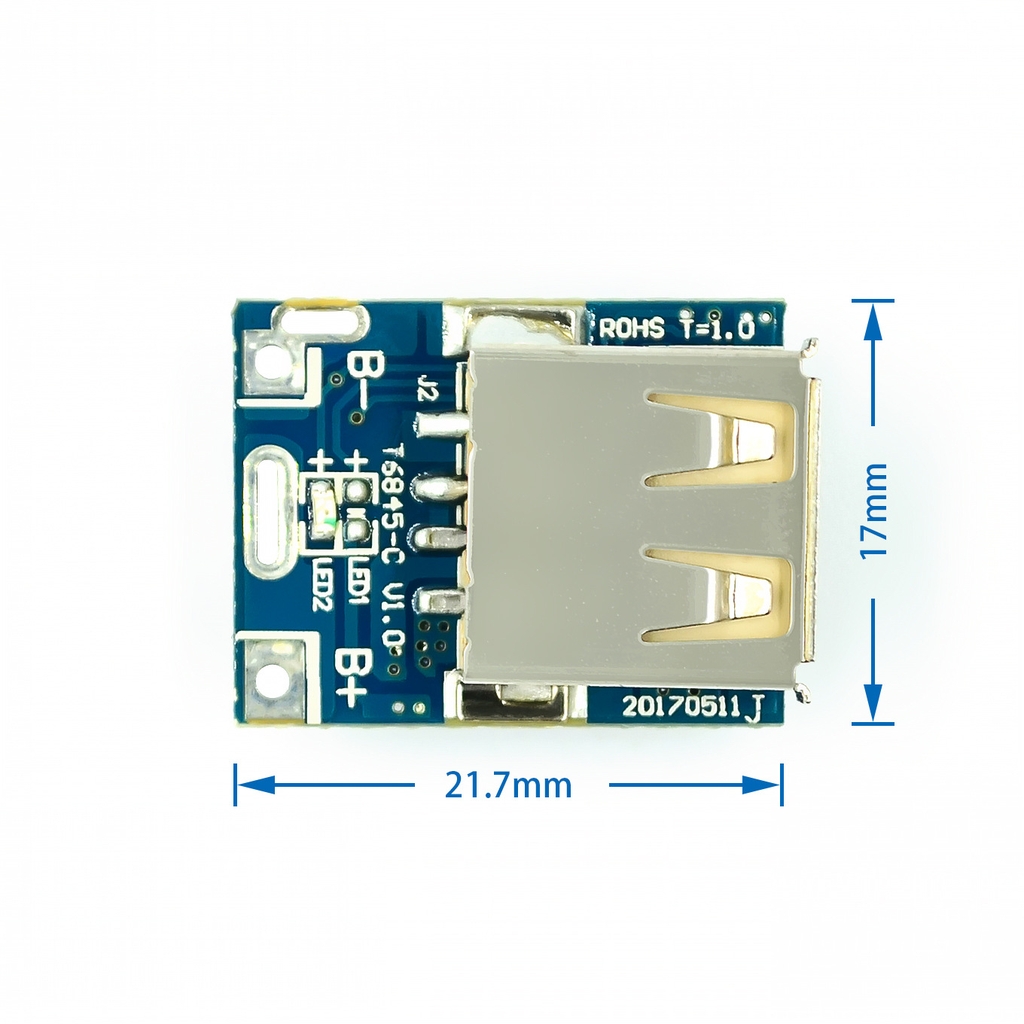

Sơ đồ chân:
Video tham khảo:
