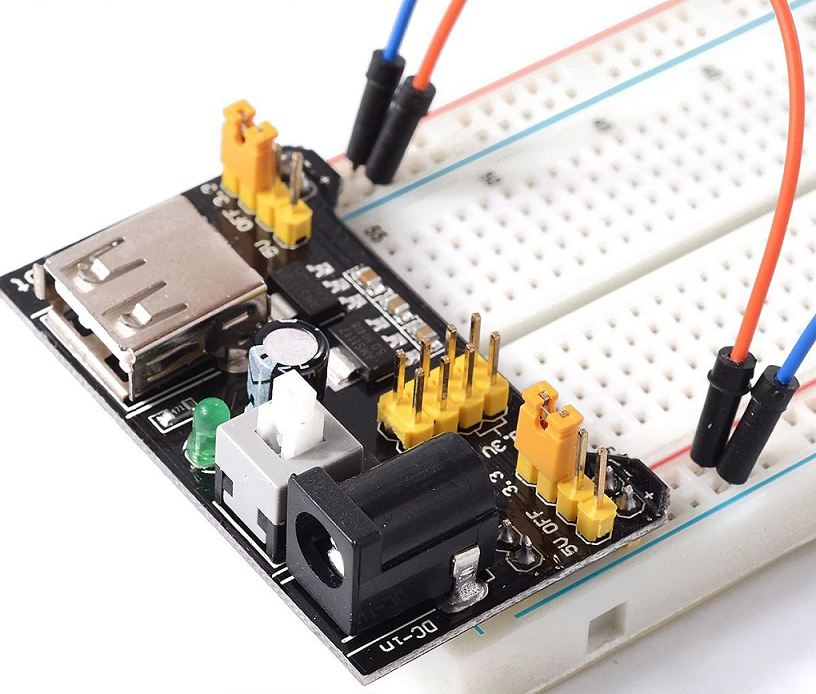

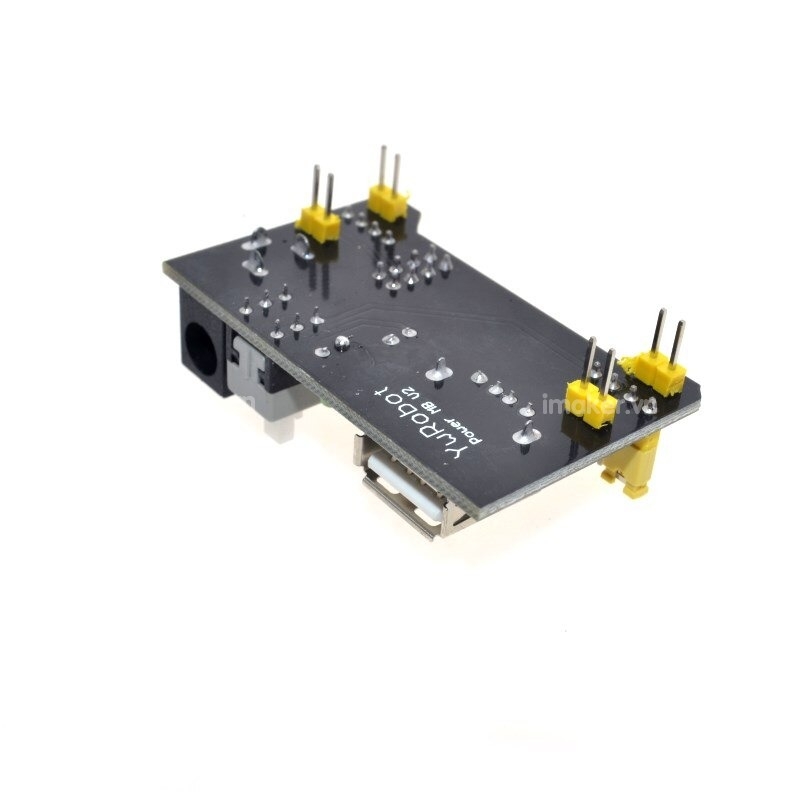

AMS1117 Mạch Cấp Nguồn TestBoard 3.3V-5V được sử dụng với các loại test board kích thước chuẩn như MB-102 giúp cấp nguồn 3V3 hoặc 5VDC cho các đường dẫn nguồn của Test Board, tiện lợi cho việc cấp nguồn cho các Module khi sử dụng với Test board. Tương thích tốt với MB102 breakboard, Mini Breadboard 400 Lỗ 8.5CMX5.5CM
Lưu ý: Đấu nối đúng cực tính ghi trên mạch.
Với việc cung cấp 1 điện áp ổn định và cường độ dòng điện tối đa lên đến 700mA thì module được sử dụng làm nguồn cung cấp cho rất nhiều thiết bị module khác như :
- Module GPS
- Module RF NRF24L01
- LCD
- Cảm biến các loại
Thông số kỹ thuật :
- Điện áp đầu vào : 6~9VDC
- Nguồn đầu ra: 3V3 hoặc 5VDC
- Dòng đầu ra tối đa: 500mA
- Kích thước: 53x32x25mm

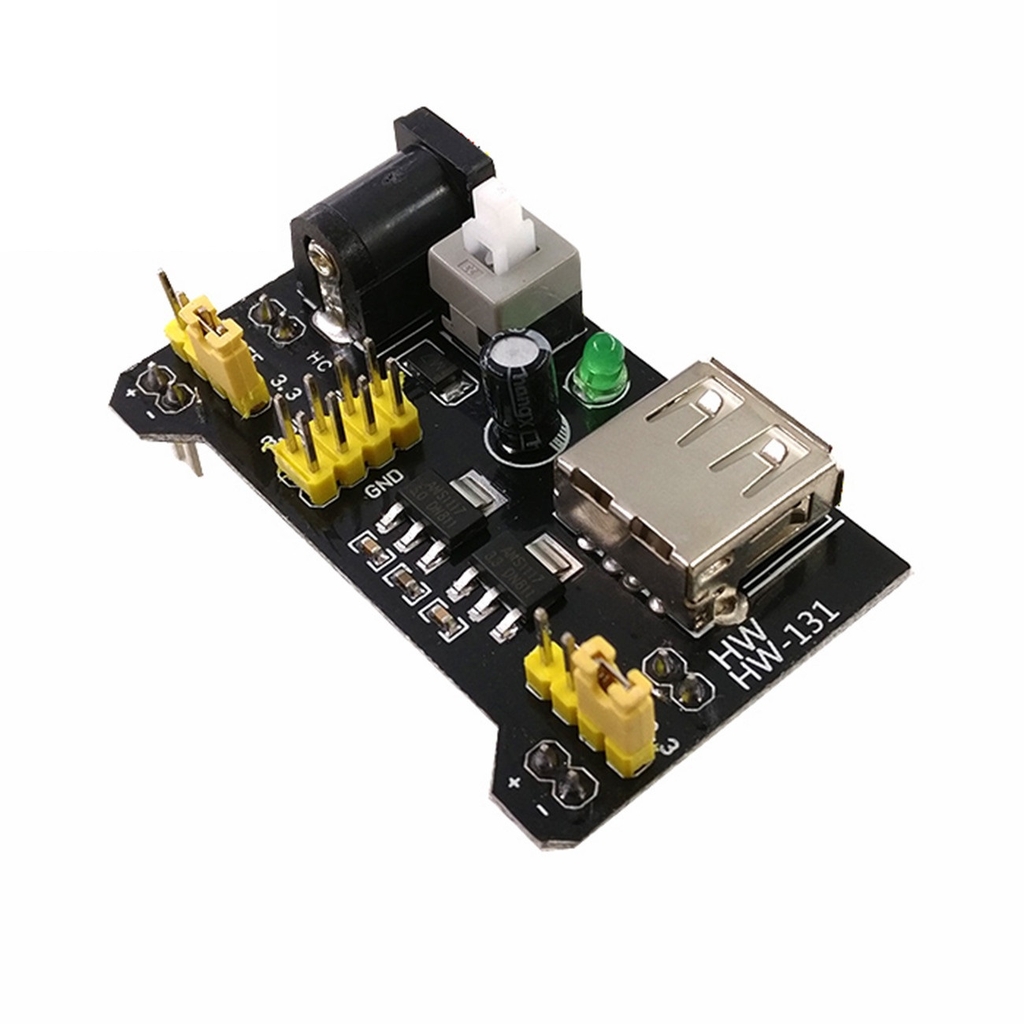

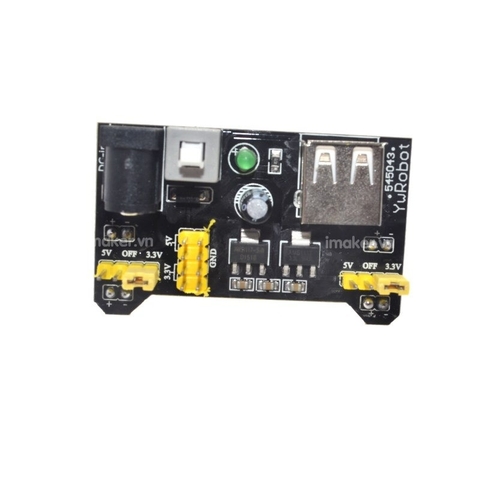

Sơ đồ chân:

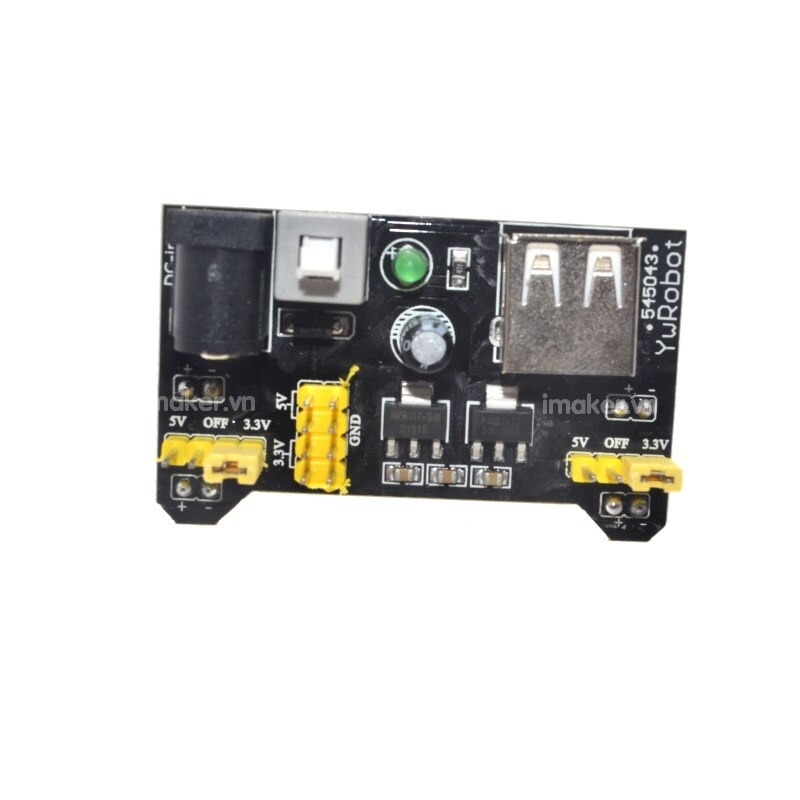

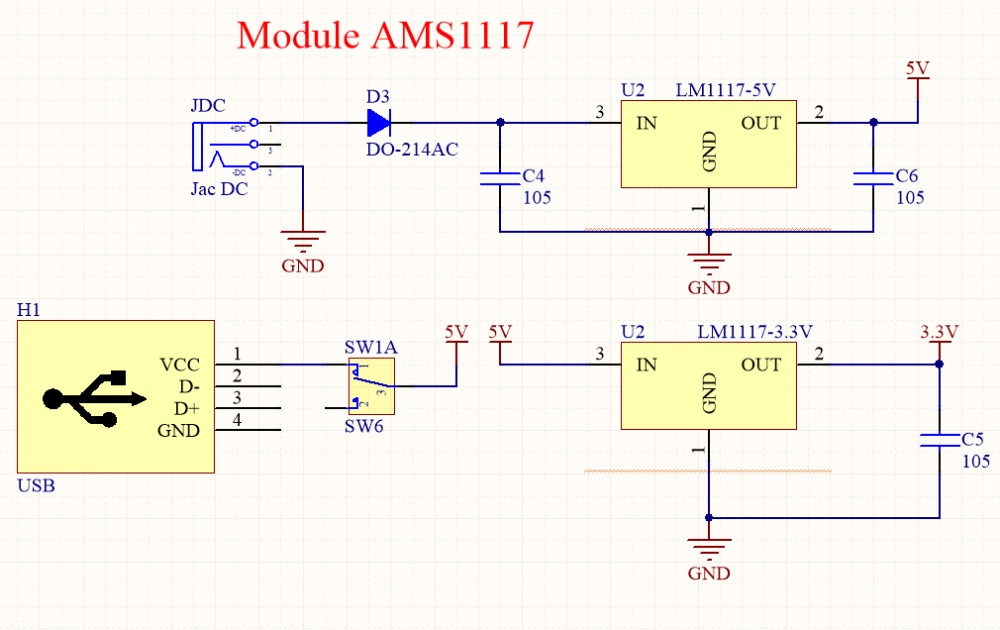

Nguyên lý hoạt động Module nguồn AMS1117:
- Module AMS1117 là một thiết bị ổn định điện áp ra . Điện áp đầu vào được qua diot để hạn chế ngược dòng . Dòng điện được cung cấp cho 2 IC nguồn hoạt động .
- IC nguồn AMS1117-3 thiết lập điện áp 3.3V cho module
- IC nguồn AMS117-5 thiết lập điện áp 5V cho module
- Dòng điện ra tối đa là 700mA .
- Điện áp tối đa đầu vào là 15V.
