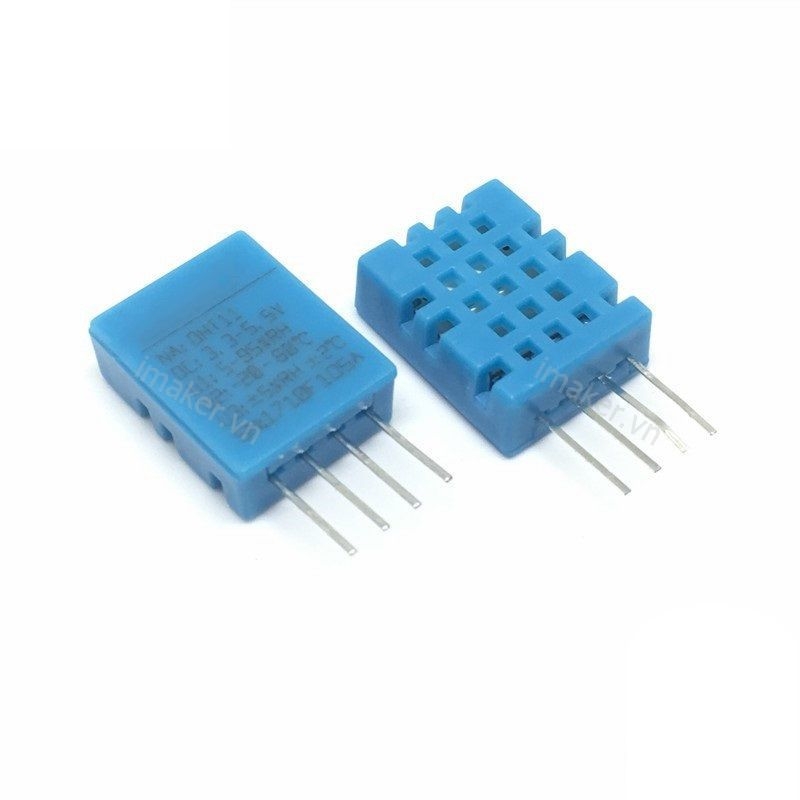

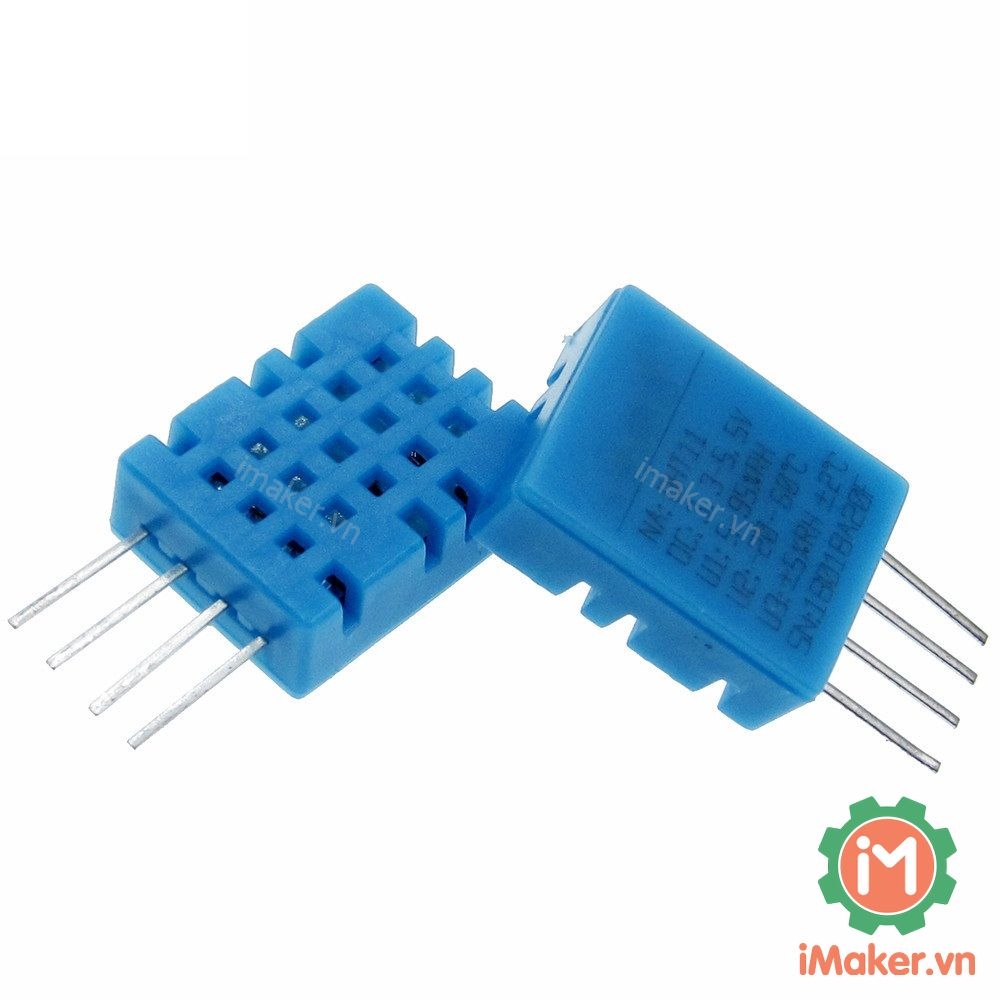

Cảm biến Độ Ẩm, nhiệt Độ DHT11 Chưa ra chân

DHT11 Cảm Biến Nhiệt Độ Độ Ẩm kỹ thuật số chất lượng tốt chi phí thấp. Nó sử dụng một cảm biến độ ẩm điện dung và một cảm biến nhiệt để đo không khí xung quanh, và tạo ra một tín hiệu số trên pin dữ liệu. Nó khá đơn giản để sử dụng, nhưng đòi hỏi thời gian cần thiết để lấy dữ liệu.

Kết nối đơn giản chỉ cần kết nối pin đầu tiên ở bên trái với điện áp 3~5 VDC, pin thứ hai là pin đầu vào dữ liệu của bạn và pin phải ngoài cùng với đất. Mặc dù nó sử dụng một dây duy nhất để gửi dữ liệu nhưng nó không phải là Dallas One Wire! Nếu bạn muốn có nhiều cảm biến, mỗi một bộ cảm biến phải có pin dữ liệu riêng của nó!
So với DHT22, cảm biến này ít chính xác hơn và hoạt động trong một phạm vi nhiệt độ/độ ẩm nhỏ hơn.
Đi kèm với một điện trở 4.7K hoặc 10K, mà bạn sẽ muốn sử dụng như một pull-up từ pin dữ liệu để VCC.

Thông số kỹ thuật:

• Điện áp cấp và I/O: 3~5 VDC
• Đòng điện tối đa: 2.5mA (trong khi xử lý dữ liệu)
• Độ ẩm đọc tốt: 20-80% với độ chính xác 5%
• Nhiệt độ đọc tốt: 0~50°C ± 2°C
• Tốc độ lấy mẫu nhiều hơn 1 Hz (một lần mỗi giây)

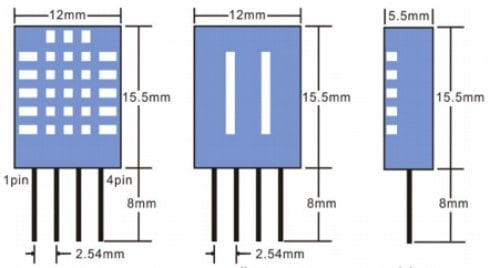

• Kích thước cơ thể 15.5mm x 12mm x 5.5mm
• 4 chân với khoảng cách 2.54mm

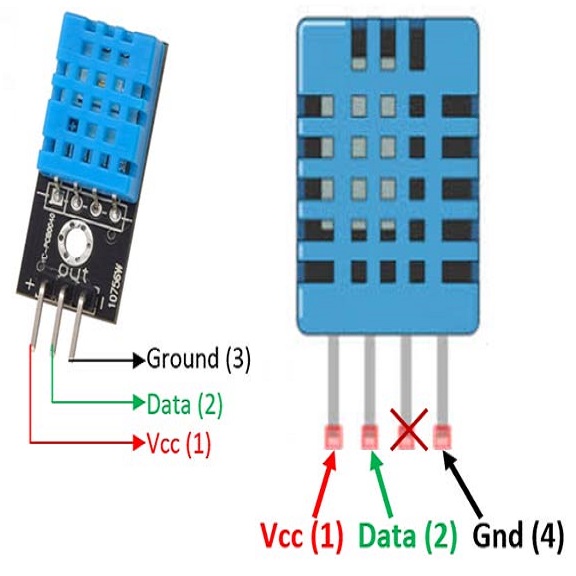

Sơ đồ chân:

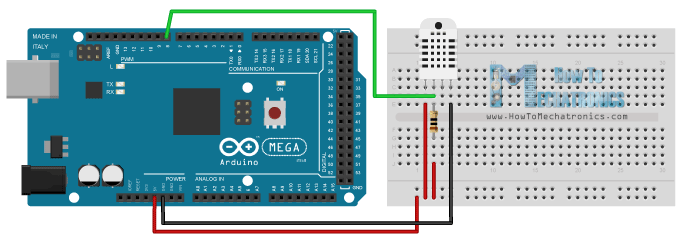

Code tham khảo Arduino:

#include <dht.h>

#define dataPin 8 // Defines pin number to which the sensor is connected
dht DHT; // Creats a DHT object

void setup() {
  Serial.begin(9600);
}
void loop() {
  int readData = DHT.read22(dataPin); // Reads the data from the sensor
  float t = DHT.temperature; // Gets the values of the temperature
  float h = DHT.humidity; // Gets the values of the humidity

  // Printing the results on the serial monitor
  Serial.print("Temperature = ");
  Serial.print(t);
  Serial.print(" *C ");
  Serial.print("    Humidity = ");
  Serial.print(h);
  Serial.println(" % ");

  delay(2000); // Delays 2 secods, as the DHT22 sampling rate is 0.5Hz
}

Tài liệu tham khảo:

• Module Cảm Biến Độ Ẩm, Nhiệt Độ DHT11
• DHT11

Video tham khảo:
