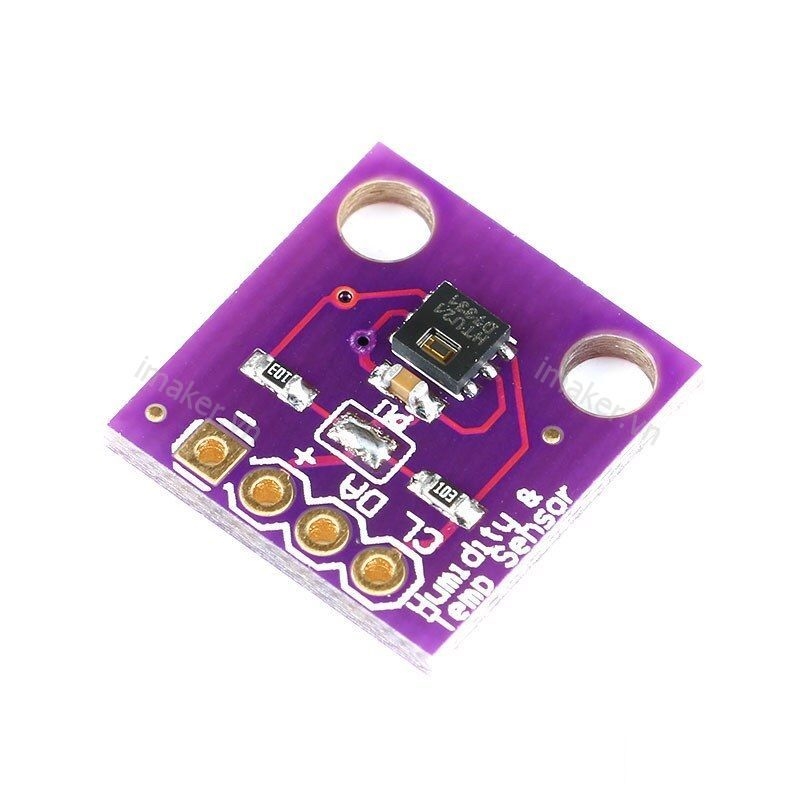

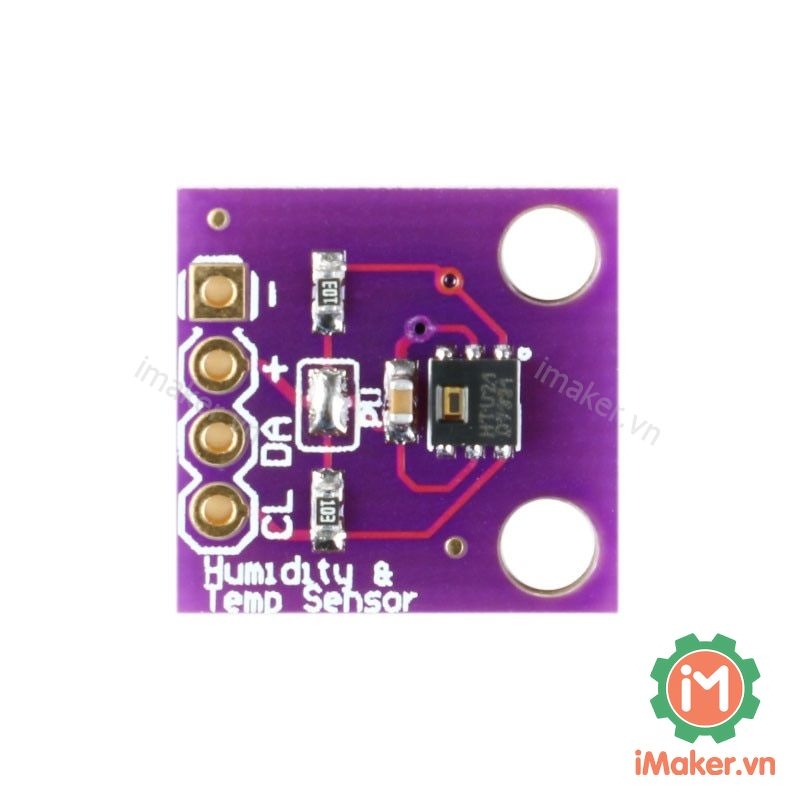

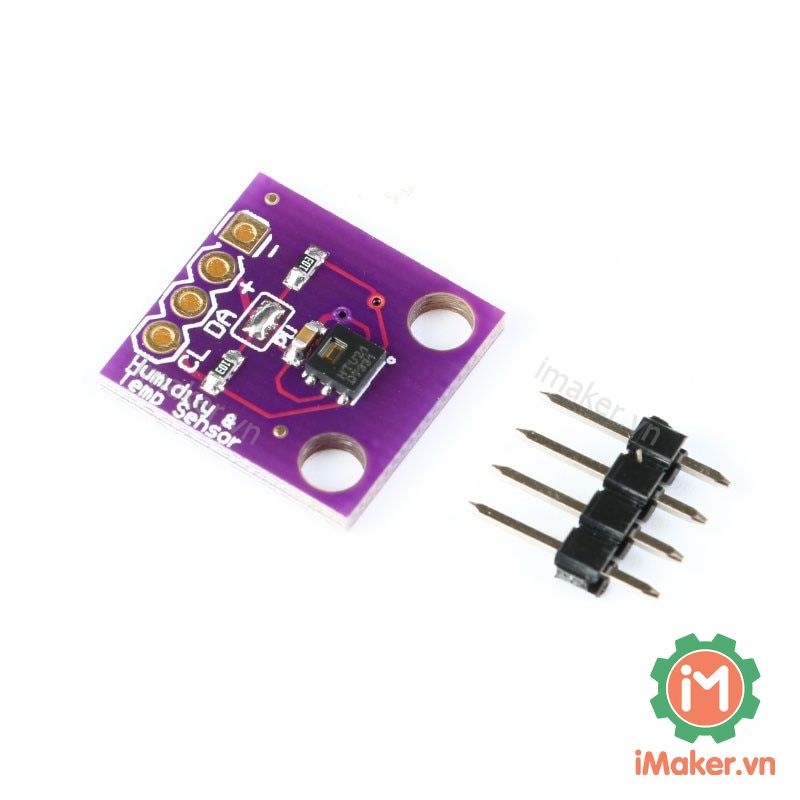

Cảm Biến độ ẩm, nhiệt độ HTU21 Temperature Humidity Sensor được sử dụng để đo độ ẩm và nhiệt độ môi trường với độ chính xác cao, cảm biến sử dụng giao tiếp I2C nên rất dễ kết nối với Vi điểu khiển, cảm biến có kích thước nhỏ gọn, chất lượng linh kiện và gia công tốt, độ bền cao.
Chỉ sử dụng cảm biến trong môi trường độ ẩm thuần là hơi nước, các môi trường đặc biệt ủ kín như ủ tỏi đen, ủ yếm khí...sẽ sinh ra nấm và vi khuẩn bám lên bề mặt cảm biến làm hư hỏng cảm biến.
Thông số kỹ thuật:
- Diện áp sử dụng: 2.1~3.6VDC
- Chuẩn giao tiếp: I2C
- Độ phân giải: 0.04%RH, 0.02°C
- Sai số: ±2%RH, ±3°C
- Kích thước: 21mm x 16mm

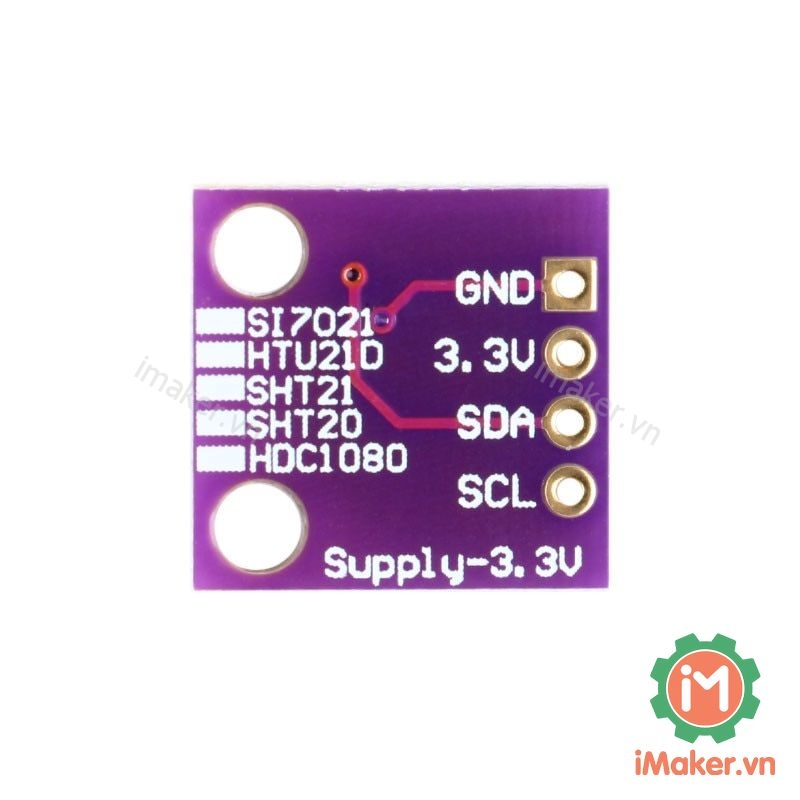

Sơ đồ chân:
- Chân VIN: Nguồn 2.1~3.6VDC.
- Chân GND: Nguồn Mass 0VDC.
- SCL: chân xung Clock I2C.
- SDA: chân Data I2C
Code tham khảo Arduino:
/***************************************************
This is an example for the HTU21D-F Humidity & Temp Sensor
Designed specifically to work with the HTU21D-F sensor from Adafruit
----> https://www.adafruit.com/products/1899
These displays use I2C to communicate, 2 pins are required to
interface
****************************************************/#include <Wire.h>
#include "Adafruit_HTU21DF.h"// Connect Vin to 3-5VDC
// Connect GND to ground
// Connect SCL to I2C clock pin (A5 on UNO)
// Connect SDA to I2C data pin (A4 on UNO)Adafruit_HTU21DF htu = Adafruit_HTU21DF();
void setup() {
Serial.begin(9600);
Serial.println("HTU21D-F test");if (!htu.begin()) {
Serial.println("Couldn't find sensor!");
while (1);
}
}void loop() {
float temp = htu.readTemperature();
float rel_hum = htu.readHumidity();
Serial.print("Temp: "); Serial.print(temp); Serial.print(" C");
Serial.print("\t\t");
Serial.print("Humidity: "); Serial.print(rel_hum); Serial.println(" \%");
delay(500);
}
