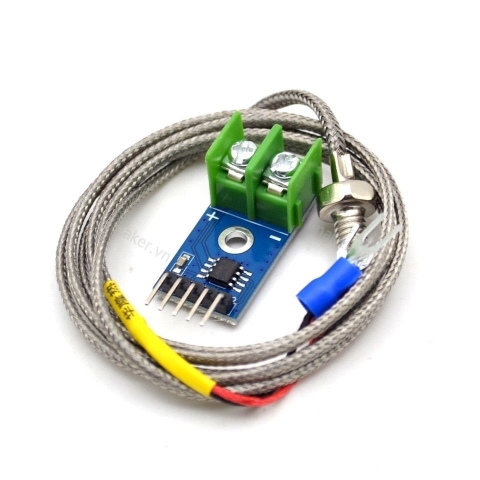

Cảm biến nhiệt độ Thermocouple RTD K Type kèm mạch MAX6675

Mã sản phẩm: IMA1062   |   Tình trạng: Còn 10 sản phẩm có sẵn
90.000₫

Mô tả sản phẩm

Cảm biến nhiệt độ Thermocouple RTD K Type kèm mạch MAX6675 được sử dụng với các ứng dụng đo nhiệt độ, mạch MAX6675 có chức năng khuếch đại giá trị đo được từ Thermocouple loại K với độ chính xác cao, ổn định, mạch sử dụng chuẩn giao tiếp SPI để truyền giá trị cảm biến tới Vi điều khiển.

Thông số kỹ thuật:

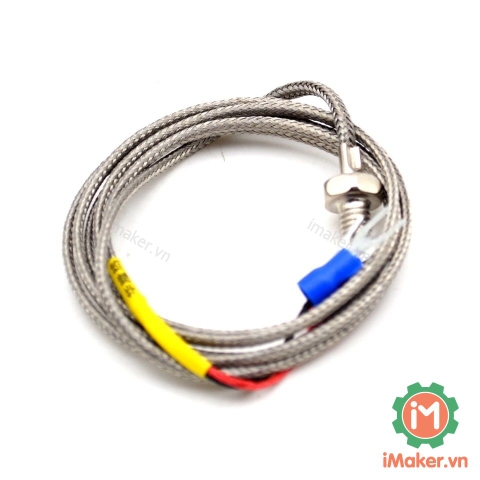

  • Cảm biến nhiệt độ: Thermocouple RTD K Type:
    • Dải đo: 0~800 độ C.
    • Ren bắt vít: M6
    • Độ dài: 0.5m
    • Dây cảm biến bọc kim loại.

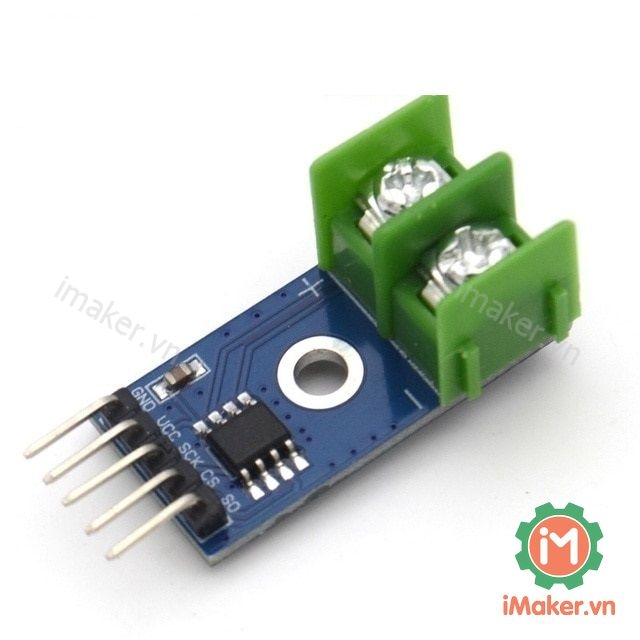

  • Mạch chuyển tín hiệu MAX6675:
    • Hoạt động với Thermocouple loại K.
    • Điện áp hoạt động 3.0 ~ 5.5VDC.
    • Độ phân giải ADC 12bit, 0.25 độ trên 1 đơn vị.
    • Giao tiếp SPI.
    • Nhiệt độ làm việc: -20 đến 85 độ C.
    • Kích thước Module: 15x25mm.

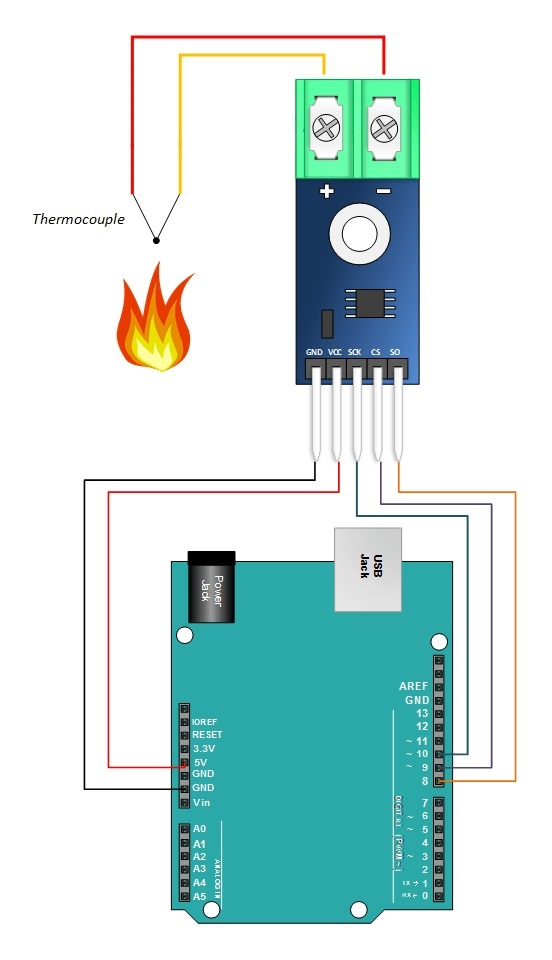

Sơ đồ chân:


Code tham khảo Arduino:

#include  "max6675.h"

int  SO  =  8 ;
int  CS  =  9 ;
int  SCK  =  10 ;
MAX6675 thermocouple( SCK ,  CS ,  SO ) ;
void  setup ( )  {
  Serial.begin( 9600 ) ;
  // chờ chip MAX ổn định
  delay( 500 ) ;
}

void  loop ( )  {
  // kiểm tra đọc cơ bản, chỉ cần in temp hiện tại

   Serial.print( "C =" ) ;
   Serial. print( thermocouple.readCelsius ( ) ) ;
   Serial.print( "F =" ) ;
   Serial.print(thermocouple.readFahrenheit ( ) ) ;

   delay( 1000 ) ;
}
