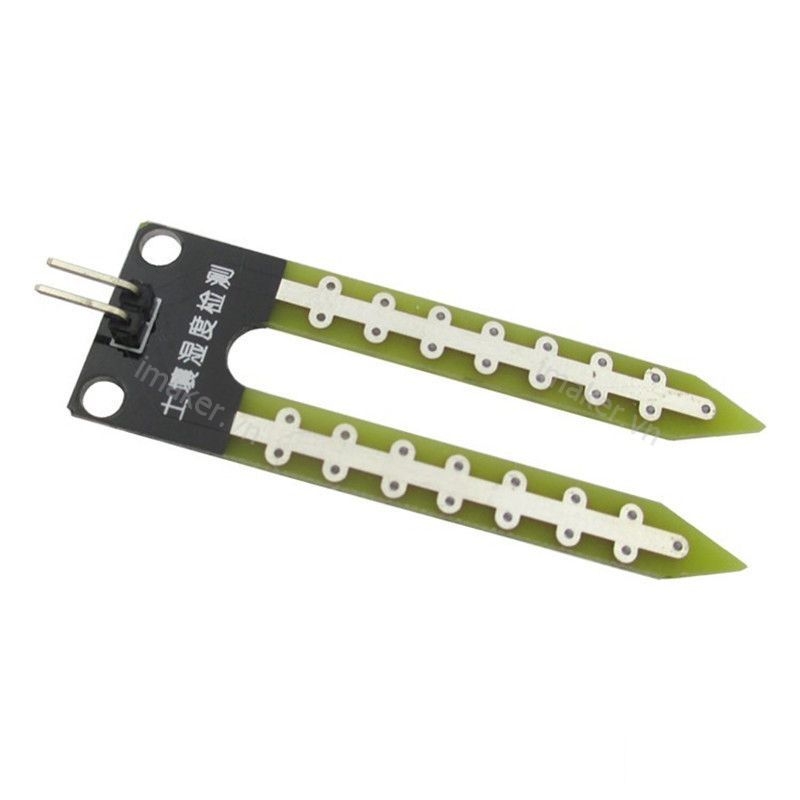

Đầu dò cảm biến độ ẩm đất Soil Moisture Sensor Probe

Mã sản phẩm: IMA287   |   Tình trạng: Còn 10 sản phẩm có sẵn
8.000₫
  • Nhập IMA-90 giảm 90%, tối đa 2K
  • Nhập IMA-5K giảm 5k, đơn từ 199K
  • Nhập IMA-35K giảm 35k, đơn từ 499K

Mô tả sản phẩm

Đầu dò cảm biến độ ẩm đất có trạng thái đầu ra mức thấp (0V), khi đất thiếu nước đầu ra sẽ là mức cao (5V), với độ nhạy cao chúng ta có thể điều chỉnh được bằng biến trở. Cảm biến độ ẩm đất có thể sử dụng tưới hoa tự động khi không có người quản lý khu vườn của bạn hoặc dùng trong những ứng dụng tương tự như trồng cây. Độ nhạy của Cảm biến phát hiện độ ẩm đất có thể tùy chỉnh được. Phần đầu đo được cắm vào đất để phát hiện độ ẩm của đất, khi độ ầm của đất đạt ngưỡng thiết lập, đầu ra DO sẽ chuyển trạng thái từ mức thấp lên mức cao.

Thông số kỹ thuật:
  • Điện áp hoạt động: 3.3V-5V
  • Kích thước PCB: 3cm * 1.6cm
  • Led đỏ báo nguồn vào, Led xanh báo độ ẩm.
  • IC so sánh : LM393
  • VCC: 3.3V-5V
  • GND: 0V
  • DO: Đầu ra tín hiệu số (0 và 1)
  • AO: Đầu ra Analog (Tín hiệu tương tự)
Sơ đồ chân:

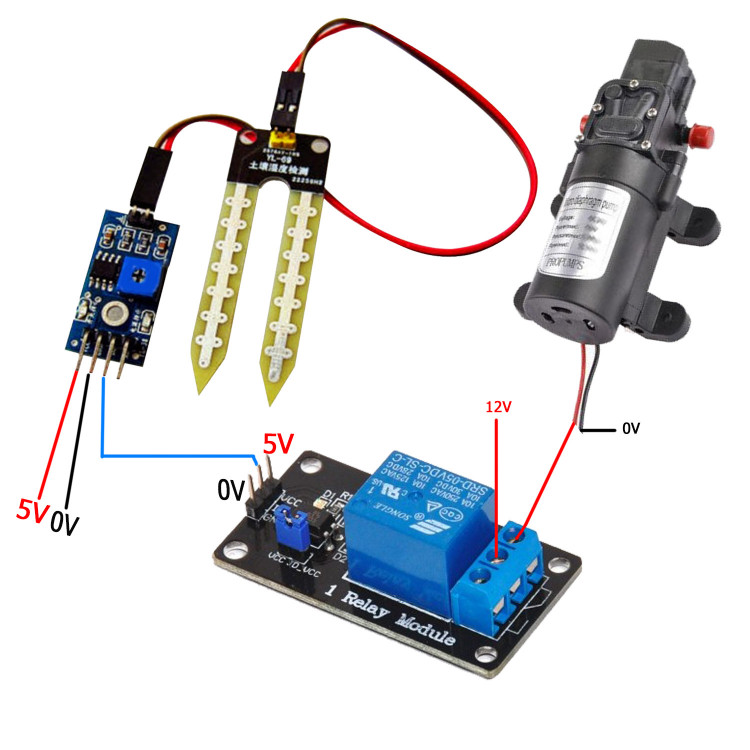

Hướng Dẫn Sử Dụng Module Cảm Biến Đo Độ Ẩm Trong Đất Để Làm Bộ Tưới Nước Tự Động
  • Bạn cần chuẩn bị các module và thiết bị sau :
  • Module cảm biến độ ẩm đất
  • Bơm mini
  • Module rơ le
Nguyên lý hoạt động:
  • Khi đất khô, module cảm biến đưa ra chân D0 mức 1. Module role không hoạt động nên bơm hoat động.
  • Khi nước đủ ẩm, chân D0 xuống mức 0 , modul Rơle hoạt động nên bơm không hoạt động.
Tài liệu tham khảo:
Video tham khảo:
