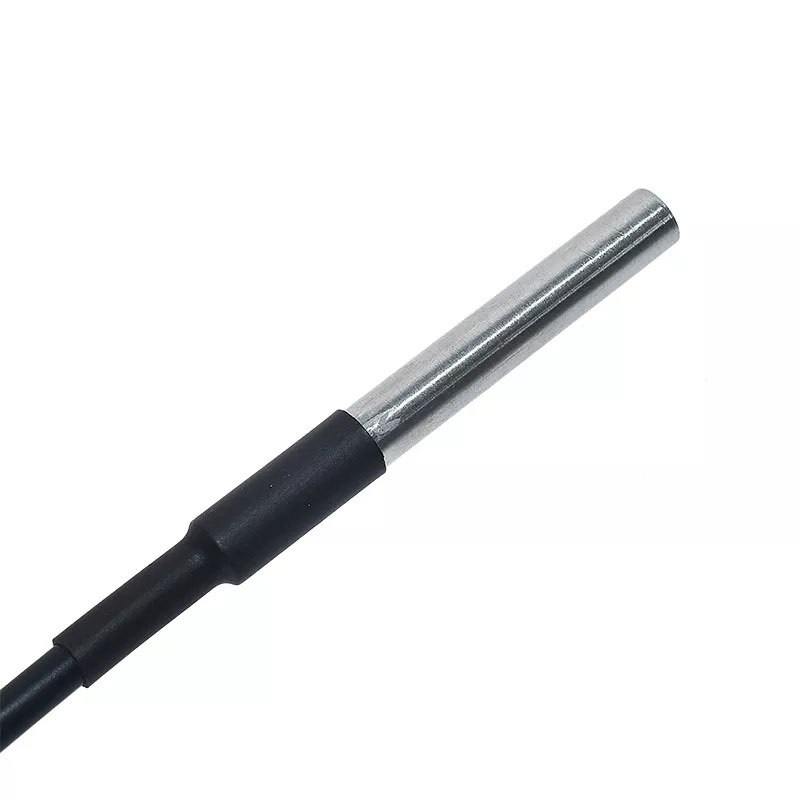

Cảm biến nhiệt độ DS18B20 dây mềm 1m

Mã sản phẩm: IMA059   |   Tình trạng: Còn 13 sản phẩm có sẵn
35.000₫
  • Nhập IMA-90 giảm 90%, tối đa 2K
  • Nhập IMA-5K giảm 5k, đơn từ 199K
  • Nhập IMA-35K giảm 35k, đơn từ 499K

Mô tả sản phẩm

Cảm biến nhiệt độ DS18B20 dây mềm, là phiên bản chống nước, chống ẩm của Cảm biến nhiệt độ DS18B20. Cảm biến nhiệt độ DS18B20 là cảm biến ( loại digital ) đo nhiệt độ mới của hãng MAXIM với độ phân giải cao ( 12bit ). IC sử dụng giao tiếp 1 dây rất gọn gàng, dễ lập trình. IC còn có chức năng cảnh báo nhiệt độ khi vượt ngưỡng và đặc biệt hơn là có thể cấp nguồn từ chân data  ( parasite power ).

Cảm biến nhiệt độ này có thể hoạt động ở 125 độ C nhưng cáp bọc PVC => nên giữ nó dưới 100 độ C. Đây là cảm biến kỹ thuật số, nên không bị suy hao tín hiệu đường dây dài

Ứng dụng:  HVAC kiểm soát nhiệt môi trường, đo nhiệt độ bên trong các tòa nhà, thiết bị, máy móc, và  trong hệ thống giám sát.

LƯU Ý: Để đo được nhiệt độ ta cần thêm 1 điện trở 4.7k Ohm nối từ chân DQ lên VCC

Thông số kỹ thuật:

  • Nguồn: 3 – 5.5V
  • Dải đo nhiệt độ: -55 đến 125 độ C ( -67 đến 257 độ F)
  • Sai số: +- 0.5 độ C khi đo ở dải -10 – 85 độ C
  • Độ phân giải: người dùng có thể chọn từ 9 – 12 bits
  • Chuẩn giao tiếp: 1-Wire ( 1 dây ).
  • Có cảnh báo nhiệt khi vượt ngưỡng cho phép và cấp nguồn từ chân data.
  • Thời gian chuyển đổi nhiệt độ tối đa : 750ms ( khi chọn độ phân giải 12bit ).
  • Mỗi IC có một mã riêng (lưu trên EEPROM của IC) nên có thể giao tiếp nhiều DS18B20 trên cùng 1 dây
  • Ống thép không gỉ (chống ẩm , nước) đường kính 6mm, dài 50mm
  • Đường kính đầu dò: 6mm
  • Chiều dài dây: 1m

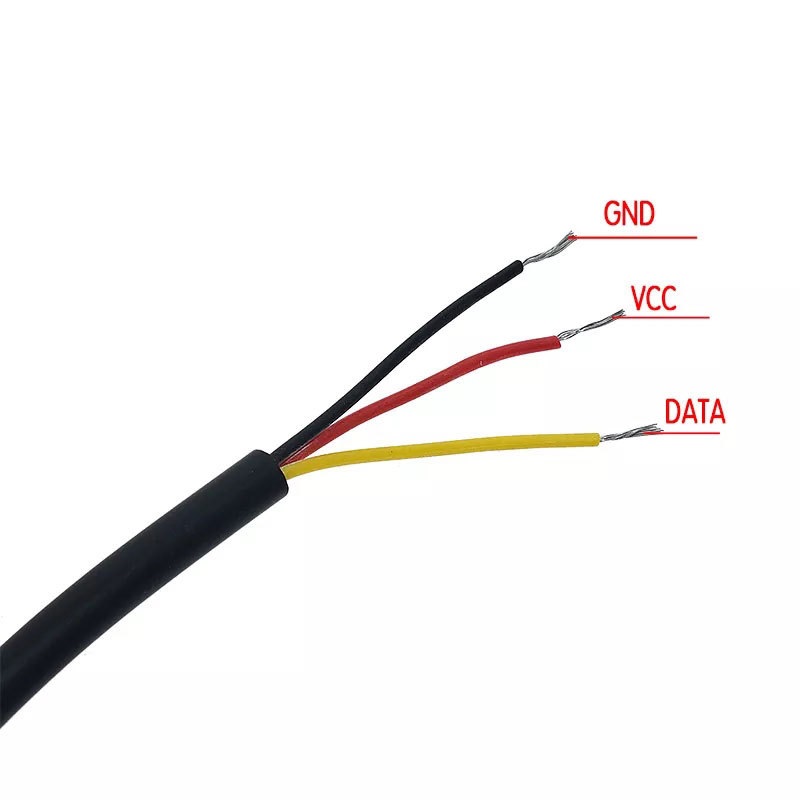

Sơ đồ chân:

Code tham khảo Arduino:

/*
           VCC  ---- 5V (Arduino)
           GND  ---- GND (Arduino)
           DATA ----  2 (Arduino)
 */
#include <OneWire.h>
#include <DallasTemperature.h>
#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);
void setup(void)
{
 Serial.begin(9600);
 // Start up the library
 sensors.begin();
}
void loop(void)
{
 Serial.print(" Requesting temperatures...");
 sensors.requestTemperatures();
 Serial.println("DONE");
 Serial.print("Temperature is: ");
 Serial.print(sensors.getTempCByIndex(0));
 delay(1000);
}

Tài liệu tham khảo:

Video tham khảo:
