Module cảm biến nhiệt độ độ ẩm DHT11

Module cảm biến nhiệt độ độ ẩm DHT11 là cảm biến rất thông dụng hiện nay vì chi phí rẻ và rất dễ lấy dữ liệu thông qua giao tiếp 1 dây (giao tiếp digital 1 dây truyền dữ liệu duy nhất). Bộ tiền xử lý tín hiệu tích hợp trong cảm biến giúp bạn có được dữ liệu chính xác mà không phải qua bất kỳ tính toán nào. So với cảm biến đời mới hơn là DHT22 thì DHT11 cho khoảng đo và độ chính xác kém hơn rất nhiều.

Xin lưu ý chỉ sử dụng cảm biến độ ẩm nhiệt độ DHT11 trong môi trường độ ẩm thuần là hơi nước, các môi trường đặc biệt ủ kín như ủ tỏi đen, ủ yếm khí…sẽ sinh ra nấm và vi khuẩn bám lên bề mặt cảm biến làm hư hỏng cảm biến.

Thông số kỹ thuật:

• Điện áp hoạt động: 5VDC
• Chuẩn giao tiếp: TTL, 1 wire.
• Khoảng đo độ ẩm: 20%-80%RH sai số ± 5%RH
• Khoảng đo nhiệt độ: 0-50°C sai số ± 2°C
• Tần số lấy mẫu tối đa 1Hz (1 giây / lần)
• Kích thước: 28mm x 12mm x10m

Sơ đồ chân:

Code tham khảo Arduino:

• Thư viện DHT

/*

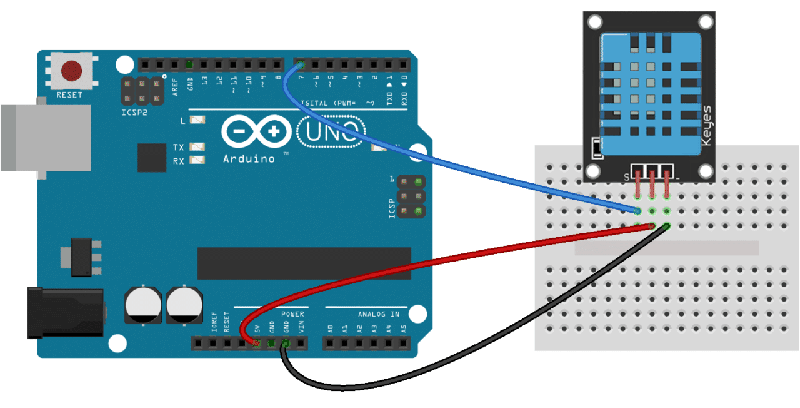

           DHT                   Arduino
           VCC                     5V
           GND                     GND
          Tín hiệu                  2

  Tùy chọn tên của cảm biến cho phù hợp
 Nạp code mở Serial Monitor, chọn No line ending, baud 9600
 */
#include "DHT.h"

#define DHTPIN 2     // what digital pin we're connected to

// Chọn loại cảm biến cho phù hợp --
#define DHTTYPE DHT11   // DHT 11
//#define DHTTYPE DHT22   // DHT 22  (AM2302), AM2321
//#define DHTTYPE DHT21   // DHT 21 (AM2301)

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  Serial.println("DHTxx test!");

  dht.begin();
}

void loop() {
  // Wait a few seconds between measurements.
  delay(2000);

  // Reading temperature or humidity takes about 250 milliseconds!
  // Sensor readings may also be up to 2 seconds 'old' (its a very slow sensor)
  float h = dht.readHumidity();
  // Read temperature as Celsius (the default)
  float t = dht.readTemperature();
  // Read temperature as Fahrenheit (isFahrenheit = true)
  float f = dht.readTemperature(true);

  // Check if any reads failed and exit early (to try again).
  if (isnan(h) || isnan(t) || isnan(f)) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }

  // Compute heat index in Fahrenheit (the default)
  float hif = dht.computeHeatIndex(f, h);
  // Compute heat index in Celsius (isFahreheit = false)
  float hic = dht.computeHeatIndex(t, h, false);

  Serial.print("Humidity: ");
  Serial.print(h);
  Serial.print(" %t");
  Serial.print("Temperature: ");
  Serial.print(t);
  Serial.print(" *C ");
  Serial.print(f);
  Serial.print(" *Ft");
  Serial.print("Heat index: ");
  Serial.print(hic);
  Serial.print(" *C ");
  Serial.print(hif);
  Serial.println(" *F");
}

Tài liệu tham khảo:

• Module Cảm Biến Độ Ẩm Nhiệt Độ DHT22

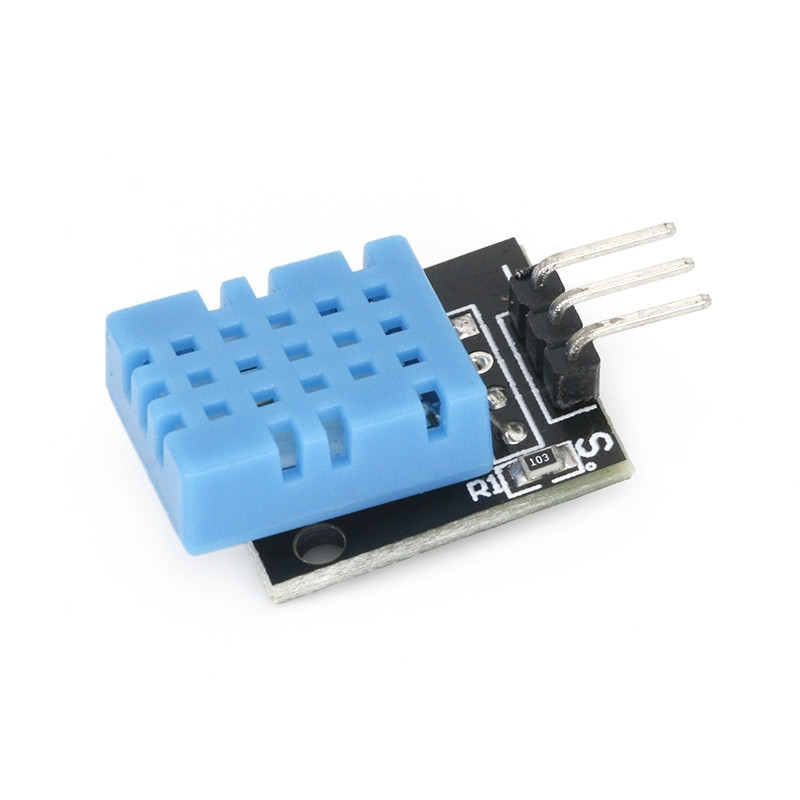

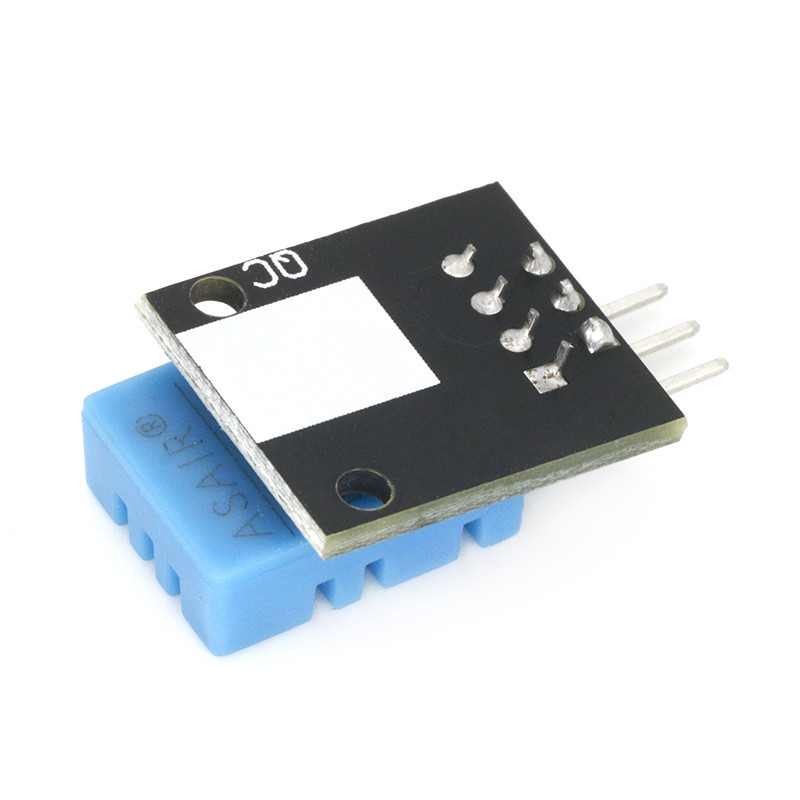

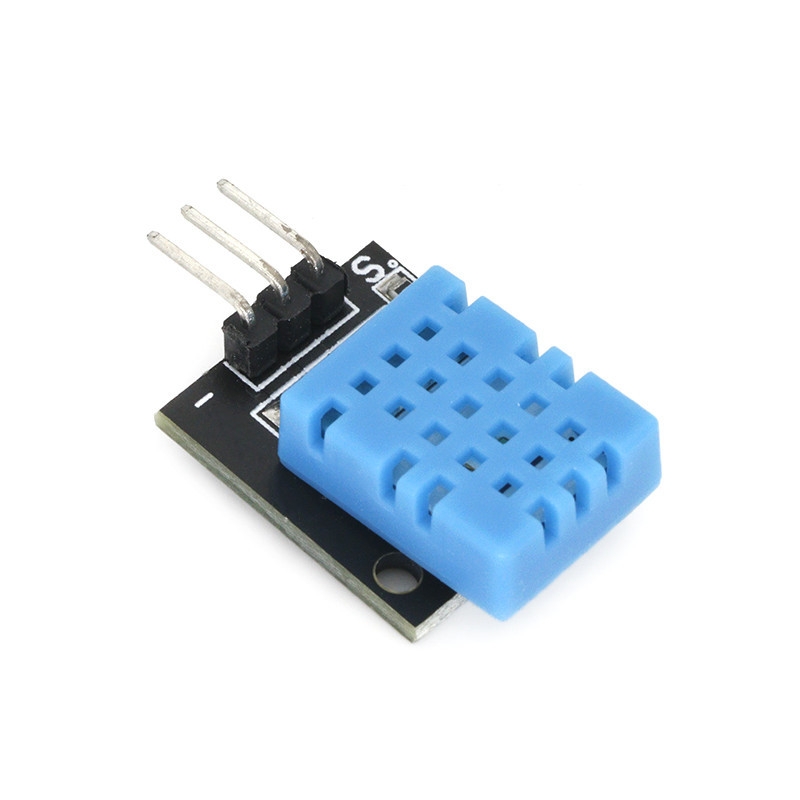

Hình ảnh sản phẩm:
