Cảm biến độ ẩm đất điện dung này được phân biệt với hầu hết các cảm biến điện trở trên thị trường và sử dụng cảm biến điện dung để phát hiện độ ẩm của đất. Cảm biến, khó bị ăn mòn, không giống như các loại cảm biến độ ẩm đất quen thuộc trước đây, giúp tăng tuổi thọ làm việc lên rất nhiều.
Cảm biến này có chip điều chỉnh điện áp tích hợp hỗ trợ môi trường vận hành điện áp rộng 3,3 ~ 5,5V, có nghĩa là nó hoạt động ngay cả trên bảng điều khiển chính của Arduino 3.3V. Một máy tính thu nhỏ như Raspberry Pi chỉ cần một mô-đun chuyển đổi tín hiệu analog (tín hiệu analog sang tín hiệu số) để hoạt động.
Thông số kỹ thuật:
-
Điện áp hoạt động: 4.5~5.5VDC
- Điện cực phủ sơn chống ăn mòn cho độ bền và độ ổn định cao
- Điện áp xuất ra chân Analog: 0~VCC
- Chuẩn giắc cắm: PH2.54-3P
- Kích thước PCB: 98 x 23mm.

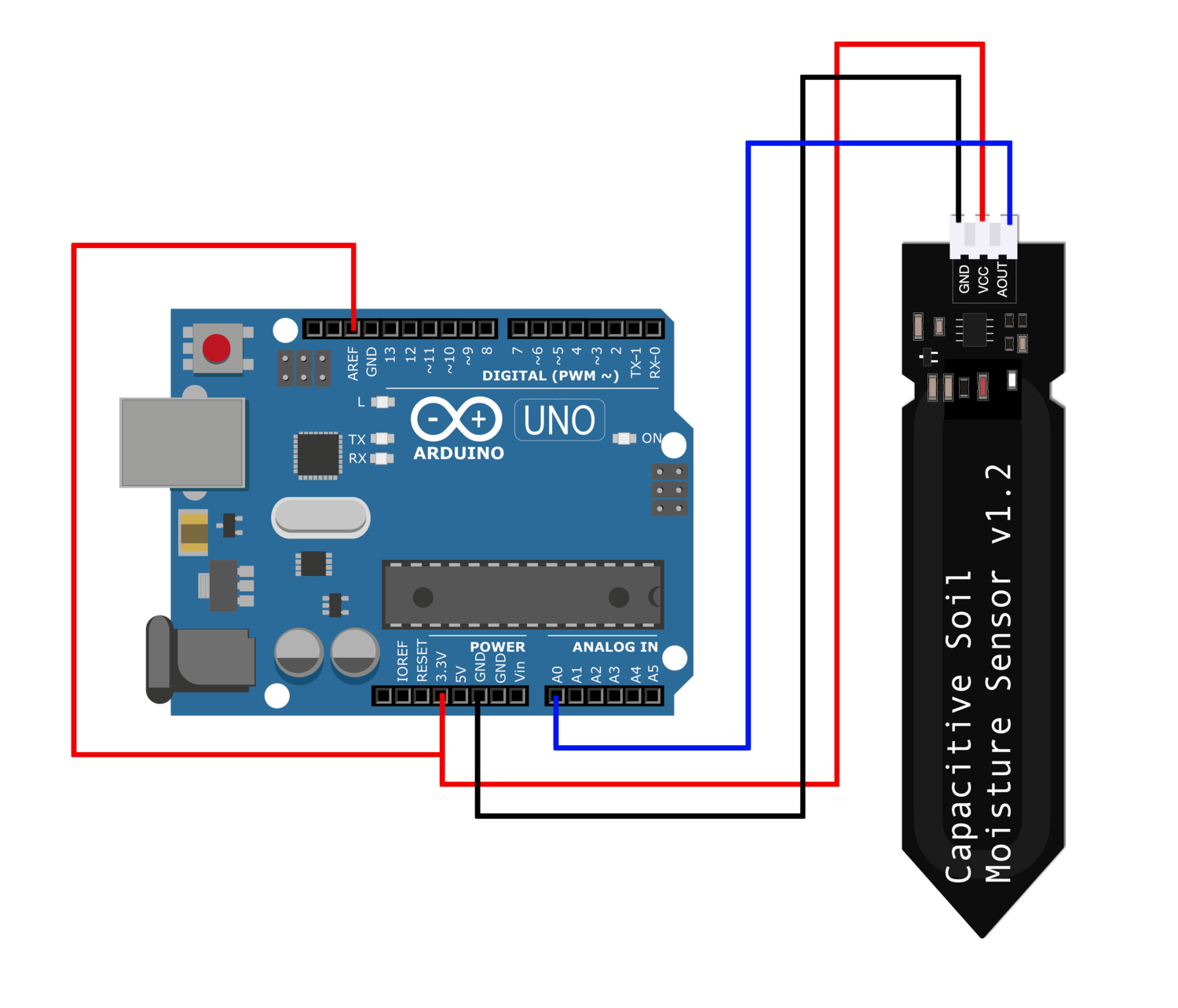

Sơ đồ chân:
Code tham khảo Arduino:
// Simple code for Measuring Voltage from
// Capacitive soil moisture sensor
//
int soil_pin = A0; // AOUT pin on sensor
void setup() {
Serial.begin(9600); // serial port setup
analogReference(EXTERNAL); // set the analog reference to 3.3V
}
void loop() {
Serial.print("Soil Moisture Sensor Voltage: ");
Serial.print((float(analogRead(soil_pin))/1023.0)*3.3); // read sensor
Serial.println(" V");
delay(100); // slight delay between readings
}
Tài liệu tham khảo:
Video tham khảo:
