Cảm biến nhiệt hồng ngoại không tiếp xúc MLX90614

Tình trạng: Còn 4 sản phẩm
Mã sản phẩm: IMA065
250.000₫
IMA-5K
IMA-5K Giảm 5.000đ giá trị đơn hàng
HSD: Còn 7 ngày
Sao chép
IMA-35K
IMA-35K Giảm phí vận chuyển
HSD: Không thời hạn
Sao chép
IMA-90
IMA-90 Giảm 90% giá trị đơn hàng
HSD: Không thời hạn
Sao chép
IMA-50K
IMA-50K Giảm 50k
HSD: Không thời hạn
Sao chép

Cảm biến nhiệt hồng ngoại không tiếp xúc MLX90614 là loại cảm biến đo nhiệt độ hồng ngoại không tiếp xúc dùng chip MXL90614 sử dụng giao tiếp I2C có thể dễ dàng kết nối với bất cứ vi điều khiển nào.

Thông số kỹ thuật:

  • Nhiệt độ hoạt động :
    • -40 … + 125 ° C cho nhiệt độ cảm biến và
    • -70 … + 380 ° C đối với nhiệt độ đối tượng.
  • Độ chính xác cao 0.5 ° C trên nhiệt độ rộng (0 … + 50 ° C )
  • Độ phân giải đo lường là 0,02 ° C
  • Tùy chỉnh đầu ra PWM để liên tục
  • Chế độ ngủ để giảm tiêu thụ điện năng
  • Các tùy chọn gói khác nhau cho các ứng dụng và tính linh hoạt của tính linh hoạt

Tính năng và lợi ích:

  • Kích thước nhỏ, chi phí thấp

  • 10k Kéo điện trở lên cho giao diện I2C với các jumper hàn tùy chọn
  • Dễ tích hợp

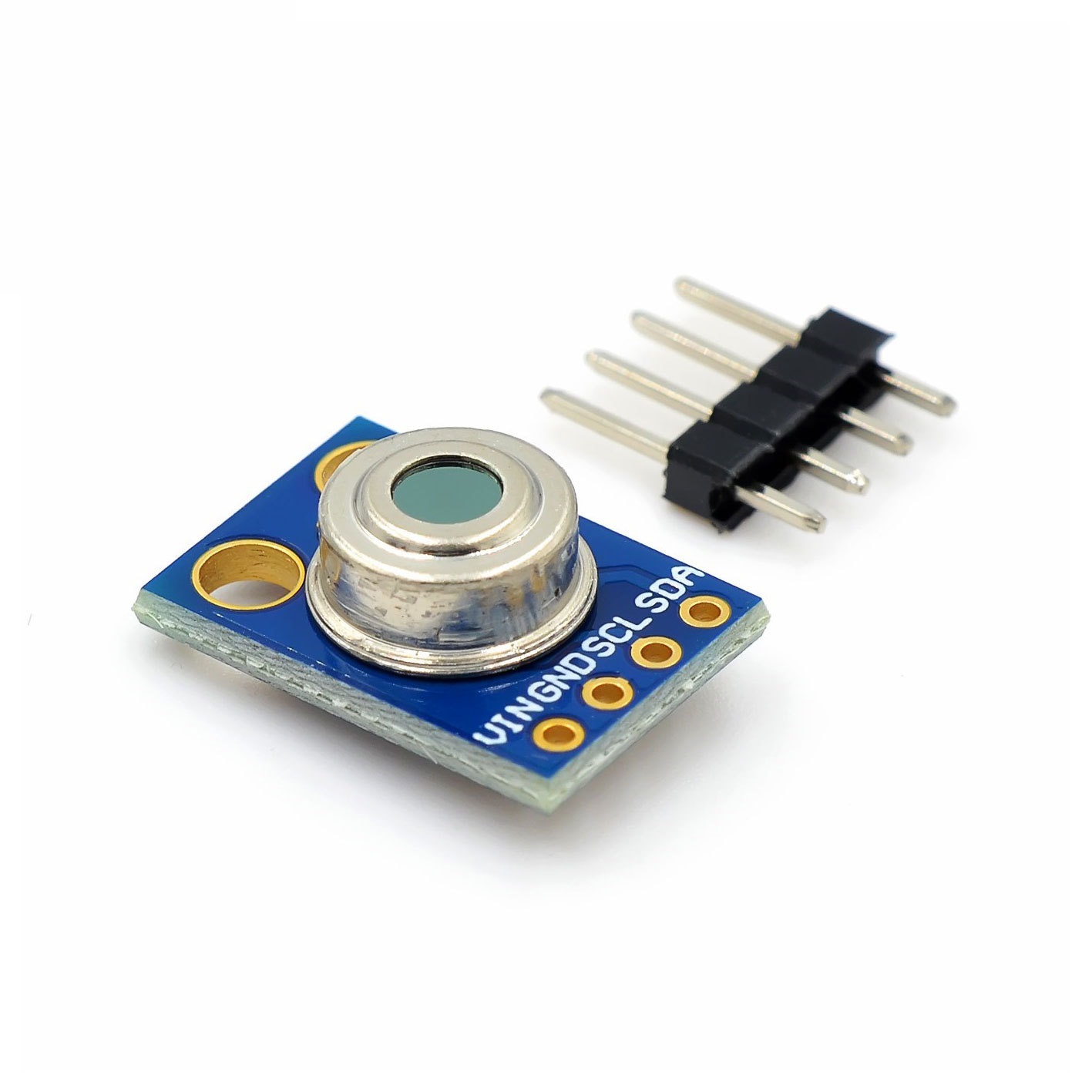

Sơ đồ chân:


Code tham khảo Arduino:

/*

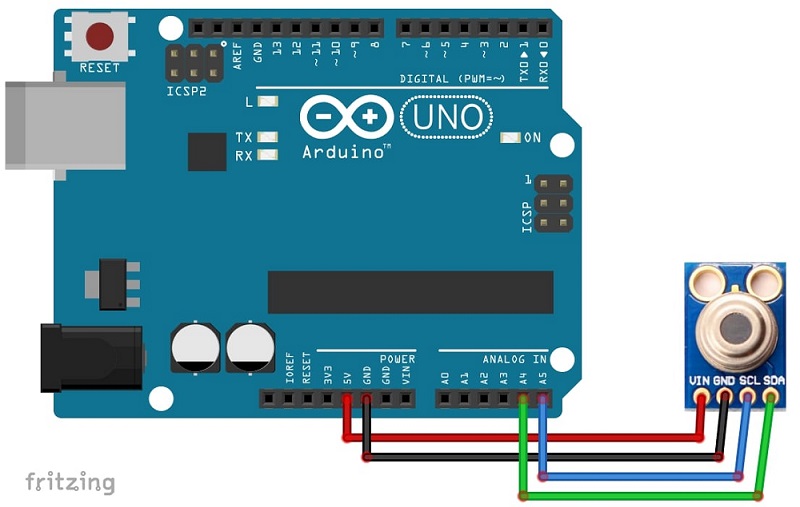

  Kết nối:
            MLX90614                UNO R3              MEGA
              VIN                     5V                 5V
              GND                     GND                GND
              SCL                     A5                 SCL
              SDA                     A4                 SDA


  Nạp code mở Serial Monitor chọn No line ending, baud 9600.
*/

#include <Wire.h>
#include <Adafruit_MLX90614.h>

Adafruit_MLX90614 mlx = Adafruit_MLX90614();

void setup() {
  Serial.begin(9600);

  Serial.println("Adafruit MLX90614 test");

  mlx.begin();
}

void loop() {
  Serial.print("Ambient = "); Serial.print(mlx.readAmbientTempC());
  Serial.print("*CtObject = "); Serial.print(mlx.readObjectTempC()); Serial.println("*C");
  Serial.print("Ambient = "); Serial.print(mlx.readAmbientTempF());
  Serial.print("*FtObject = "); Serial.print(mlx.readObjectTempF()); Serial.println("*F");

  Serial.println();
  delay(500);
}


Tài liệu tham khảo:

Ứng dụng cảm biến nhiệt hồng ngoại không tiếp xúc:

  • Độ chính xác cao không tiếp xúc nhiệt độ
  • Cảm biến độ nhạy nhiệt cho hệ thống điều khiển điều hòa không khí di động
  • Yếu tố cảm biến nhiệt độ cho dân cư, thương mại và công nghiệp xây dựng điều hòa kính chắn gió defogging
  • Phát hiện góc mù ô tô
  • Kiểm soát nhiệt độ công nghiệp của các bộ phận chuyển động
  • Kiểm soát nhiệt độ trong máy in và máy photocopy
  • Thiết bị gia dụng có kiểm soát nhiệt độ
  • Chăm sóc sức khỏe
  • Giám sát chăn nuôi
  • Phát hiện chuyển động
  • Điều khiển nhiệt độ nhiều vùng – lên đến 127 bộ cảm biến có thể được đọc thông qua 2 dây phổ biến
  • Relay / cảnh báo nhiệt
  • Đo nhiệt độ cơ thể

Ví dụ ứng dụng

  • Độ chính xác cao không tiếp xúc nhiệt độ

  • Cảm biến độ nhạy nhiệt cho hệ thống điều khiển điều hòa không khí di động
  • Yếu tố cảm biến nhiệt độ cho dân cư, thương mại và công nghiệp xây dựng điều hòa kính chắn gió defogging
  • Phát hiện góc mù ô tô
  • Kiểm soát nhiệt độ công nghiệp của các bộ phận chuyển động
  • Kiểm soát nhiệt độ trong máy in và máy photocopy
  • Thiết bị gia dụng có kiểm soát nhiệt độ
  • Chăm sóc sức khỏe
  • Giám sát chăn nuôi
  • Phát hiện chuyển động
  • Điều khiển nhiệt độ nhiều vùng – lên đến 127 bộ cảm biến có thể được đọc thông qua 2 dây phổ biến
  • Relay / cảnh báo nhiệt
  • Đo nhiệt độ cơ thể

Video tham khảo:
